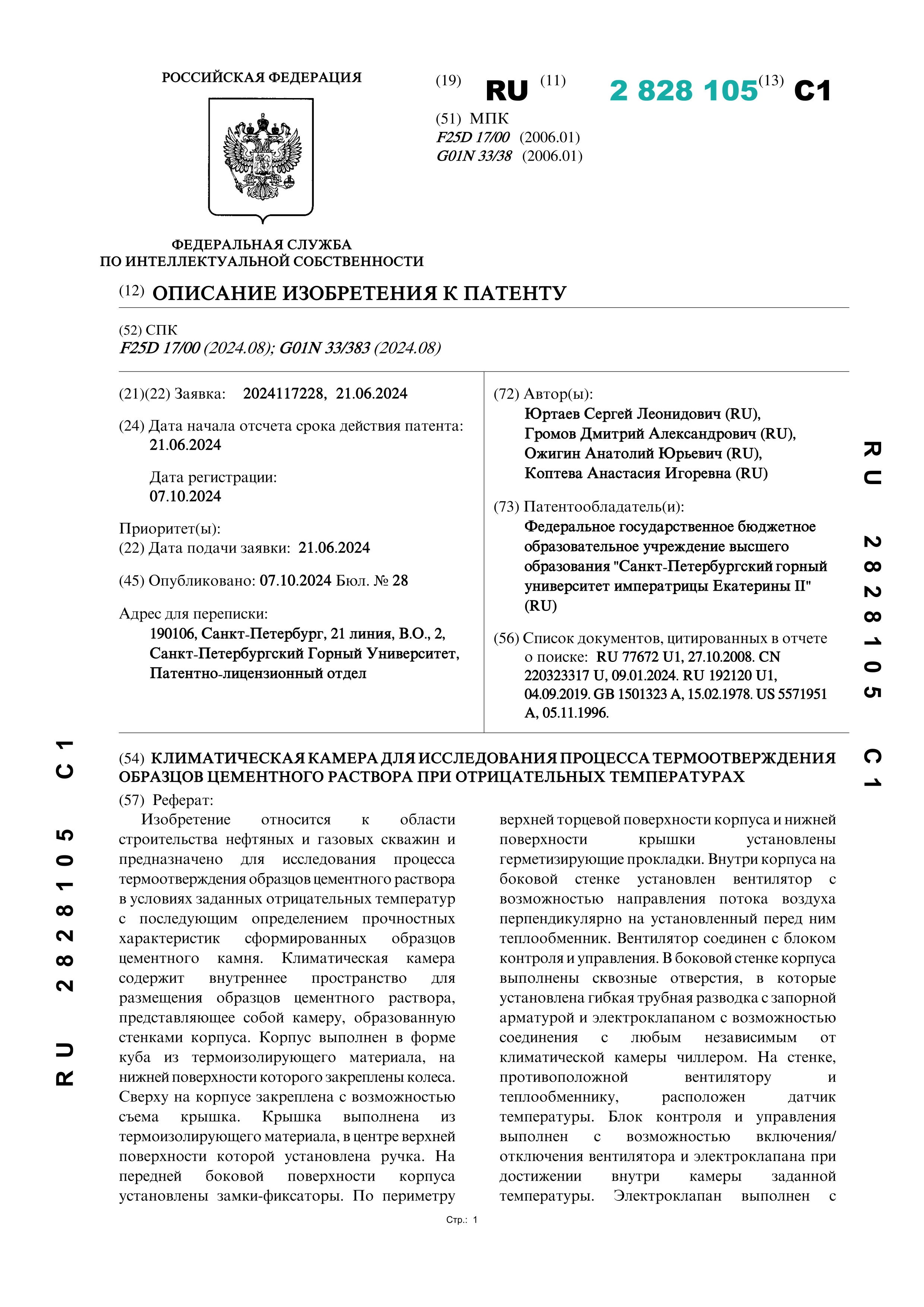

Климатическая камера для исследования процесса термоотверждения образцов цементного раствора при отрицательных температурах

Климатическая камера для исследования процесса термоотверждения образцов цементного раствора при отрицательных температурах

Автор: Юртаев С. Л., Громов Д. А., Ожигин А. Ю.

Год: 2024Язык: РусскийТип: Патенты

Изобретение относится к области строительства нефтяных и газовых скважин и предназначено для исследования процесса термоотверждения образцов цементного раствора в условиях заданных отрицательных температур с последующим определением прочностных характеристик сформированных образцов цементного камня. Климатическая камера содержит внутреннее пространство для размещения образцов цементного раствора, представляющее собой камеру, образованную стенками корпуса. Корпус выполнен в форме куба из термоизолирующего материала, на нижней поверхности которого закреплены колеса. Сверху на корпусе закреплена с возможностью съема крышка. Крышка выполнена из термоизолирующего материала, в центре верхней поверхности которой установлена ручка. На передней боковой поверхности корпуса установлены замки-фиксаторы. По периметру верхней торцевой поверхности корпуса и нижней поверхности крышки установлены герметизирующие прокладки. Внутри корпуса на боковой стенке установлен вентилятор с возможностью направления потока воздуха перпендикулярно на установленный перед ним теплообменник. Вентилятор соединен с блоком контроля и управления. В боковой стенке корпуса выполнены сквозные отверстия, в которые установлена гибкая трубная разводка с запорной арматурой и электроклапаном с возможностью соединения с любым независимым от климатической камеры чиллером. На стенке, противоположной вентилятору и теплообменнику, расположен датчик температуры. Блок контроля и управления выполнен с возможностью включения/ отключения вентилятора и электроклапана при достижении внутри камеры заданной температуры. Электроклапан выполнен с возможностью отсечки низкотемпературной жидкости от теплообменника. Внутри нижней части камеры установлена с возможностью съема решетчатая полка-подставка. Техническим результатом является создание устройства для поддержания отрицательных температур в течение длительного времени.
