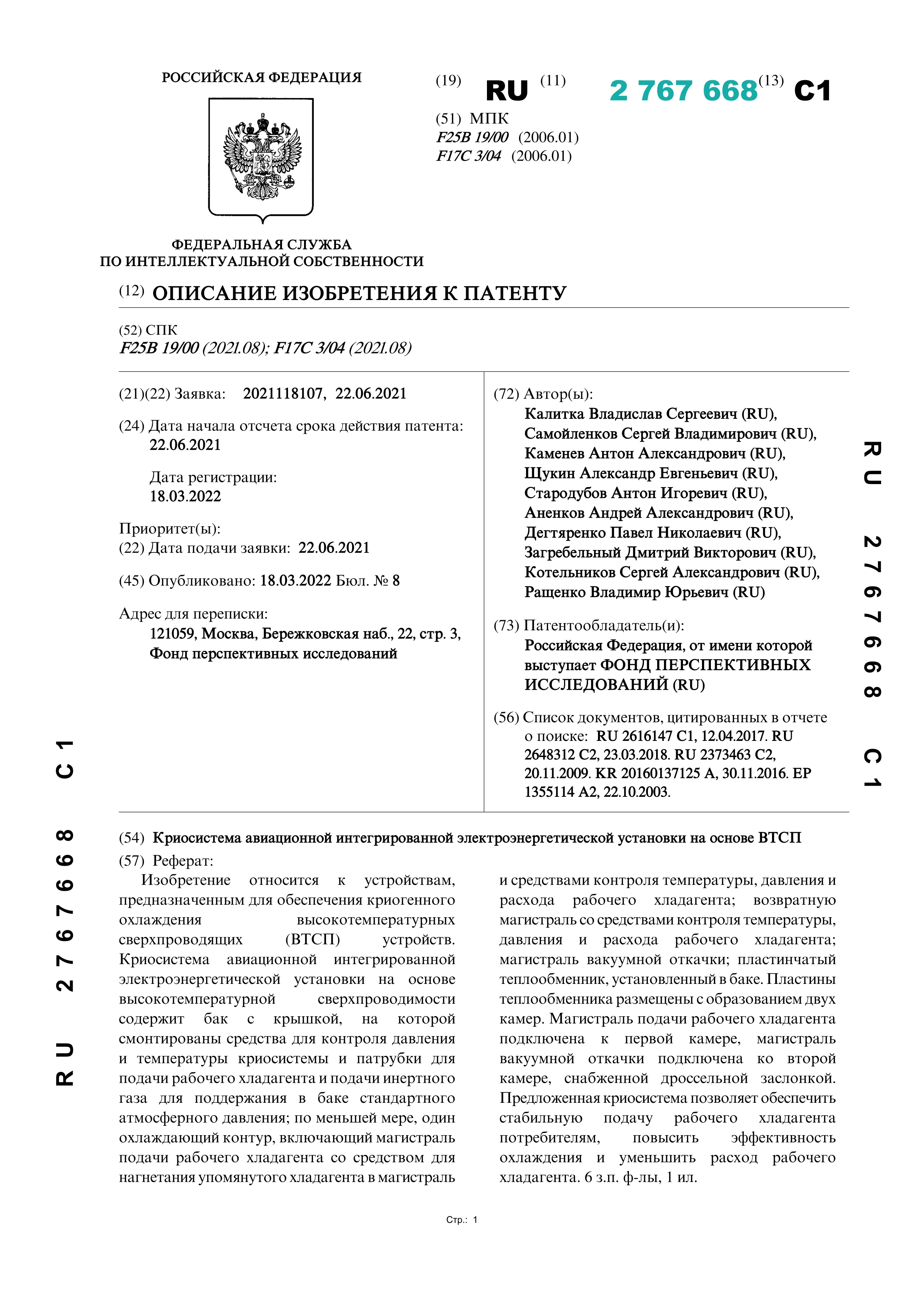

Криосистема авиационной интегрированной электроэнергетической установки на основе ВТСП

Изобретение относится к устройствам, предназначенным для обеспечения криогенного охлаждения высокотемпературных сверхпроводящих (ВТСП) устройств. Криосистема авиационной интегрированной электроэнергетической установки на основе высокотемпературной сверхпроводимости содержит бак с крышкой, на которой смонтированы средства для контроля давления и температуры криосистемы и патрубки для подачи рабочего хладагента и подачи инертного газа для поддержания в баке стандартного атмосферного давления; по меньшей мере, один охлаждающий контур, включающий магистраль подачи рабочего хладагента со средством для нагнетания упомянутого хладагента в магистраль и средствами контроля температуры, давления и расхода рабочего хладагента; возвратную магистраль со средствами контроля температуры, давления и расхода рабочего хладагента; магистраль вакуумной откачки; пластинчатый теплообменник, установленный в баке. Пластины теплообменника размещены с образованием двух камер. Магистраль подачи рабочего хладагента подключена к первой камере, магистраль вакуумной откачки подключена ко второй камере, снабженной дроссельной заслонкой. Предложенная криосистема позволяет обеспечить стабильную подачу рабочего хладагента потребителям, повысить эффективность охлаждения и уменьшить расход рабочего хладагента.
