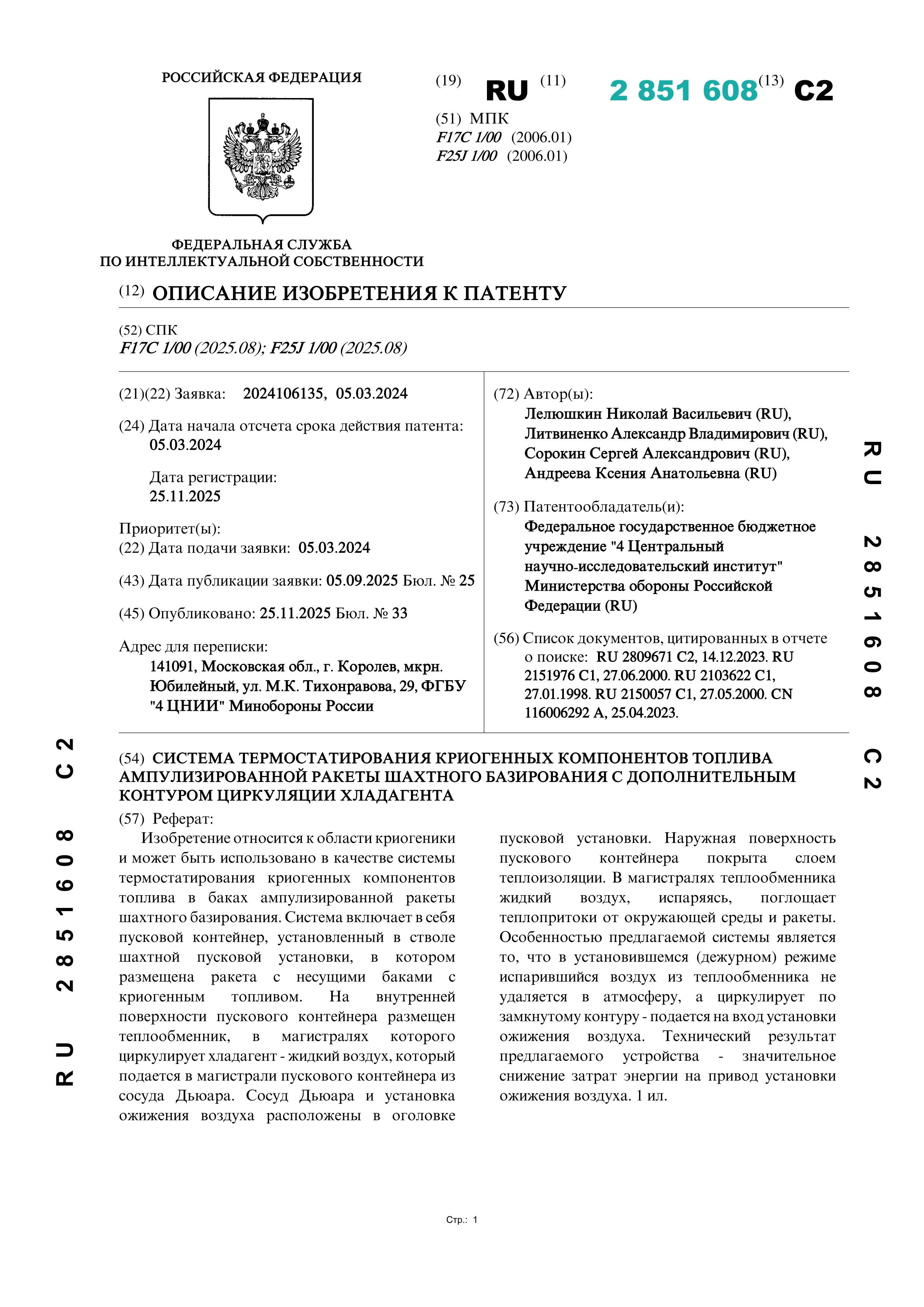

Система термостатирования криогенных компонентов топлива ампулизированной ракеты шахтного базирования с дополнительным контуром циркуляции хладагента

Изобретение относится к области криогеники и может быть использовано в качестве системы термостатирования криогенных компонентов топлива в баках ампулизированной ракеты шахтного базирования. Система включает в себя пусковой контейнер, установленный в стволе шахтной пусковой установки, в котором размещена ракета с несущими баками с криогенным топливом. На внутренней поверхности пускового контейнера размещен теплообменник, в магистралях которого циркулирует хладагент - жидкий воздух, который подается в магистрали пускового контейнера из сосуда Дьюара. Сосуд Дьюара и установка ожижения воздуха расположены в оголовке пусковой установки. Наружная поверхность пускового контейнера покрыта слоем теплоизоляции. В магистралях теплообменника жидкий воздух, испаряясь, поглощает теплопритоки от окружающей среды и ракеты. Особенностью предлагаемой системы является то, что в установившемся (дежурном) режиме испарившийся воздух из теплообменника не удаляется в атмосферу, а циркулирует по замкнутому контуру - подается на вход установки ожижения воздуха. Технический результат предлагаемого устройства - значительное снижение затрат энергии на привод установки ожижения воздуха.
