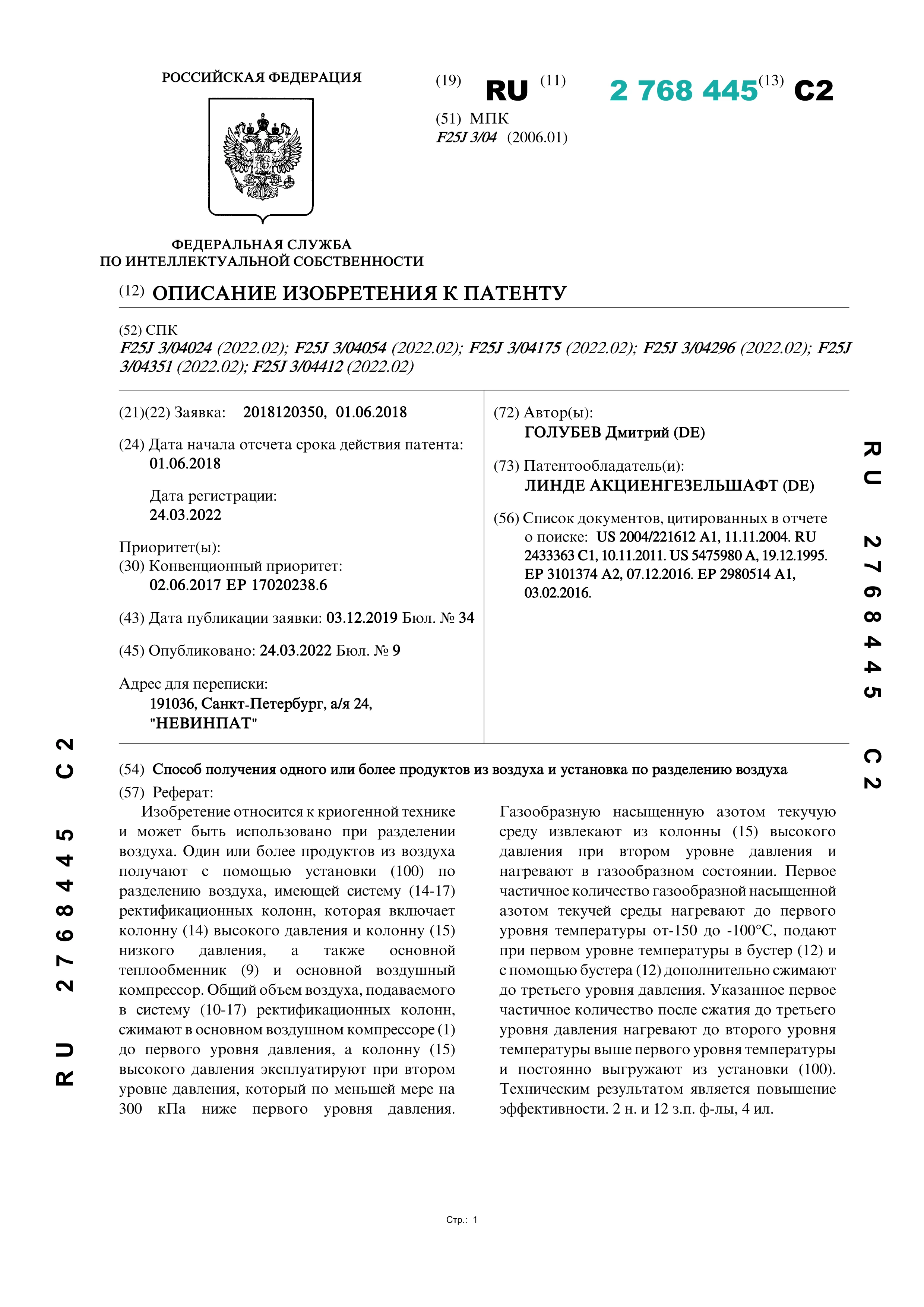

Способ получения одного или более продуктов из воздуха и установка по разделению воздуха

Способ получения одного или более продуктов из воздуха и установка по разделению воздуха

Автор: Голубев Д.

Год: 2018Язык: РусскийТип: Патенты

Изобретение относится к криогенной технике и может быть использовано при разделении воздуха. Один или более продуктов из воздуха получают с помощью установки (100) по разделению воздуха, имеющей систему (14-17) ректификационных колонн, которая включает колонну (14) высокого давления и колонну (15) низкого давления, а также основной теплообменник (9) и основной воздушный компрессор. Общий объем воздуха, подаваемого в систему (10-17) ректификационных колонн, сжимают в основном воздушном компрессоре (1) до первого уровня давления, а колонну (15) высокого давления эксплуатируют при втором уровне давления, который по меньшей мере на 300 кПа ниже первого уровня давления. Газообразную насыщенную азотом текучую среду извлекают из колонны (15) высокого давления при втором уровне давления и нагревают в газообразном состоянии. Первое частичное количество газообразной насыщенной азотом текучей среды нагревают до первого уровня температуры от-150 до -100°С, подают при первом уровне температуры в бустер (12) и с помощью бустера (12) дополнительно сжимают до третьего уровня давления. Указанное первое частичное количество после сжатия до третьего уровня давления нагревают до второго уровня температуры выше первого уровня температуры и постоянно выгружают из установки (100). Техническим результатом является повышение эффективности.
