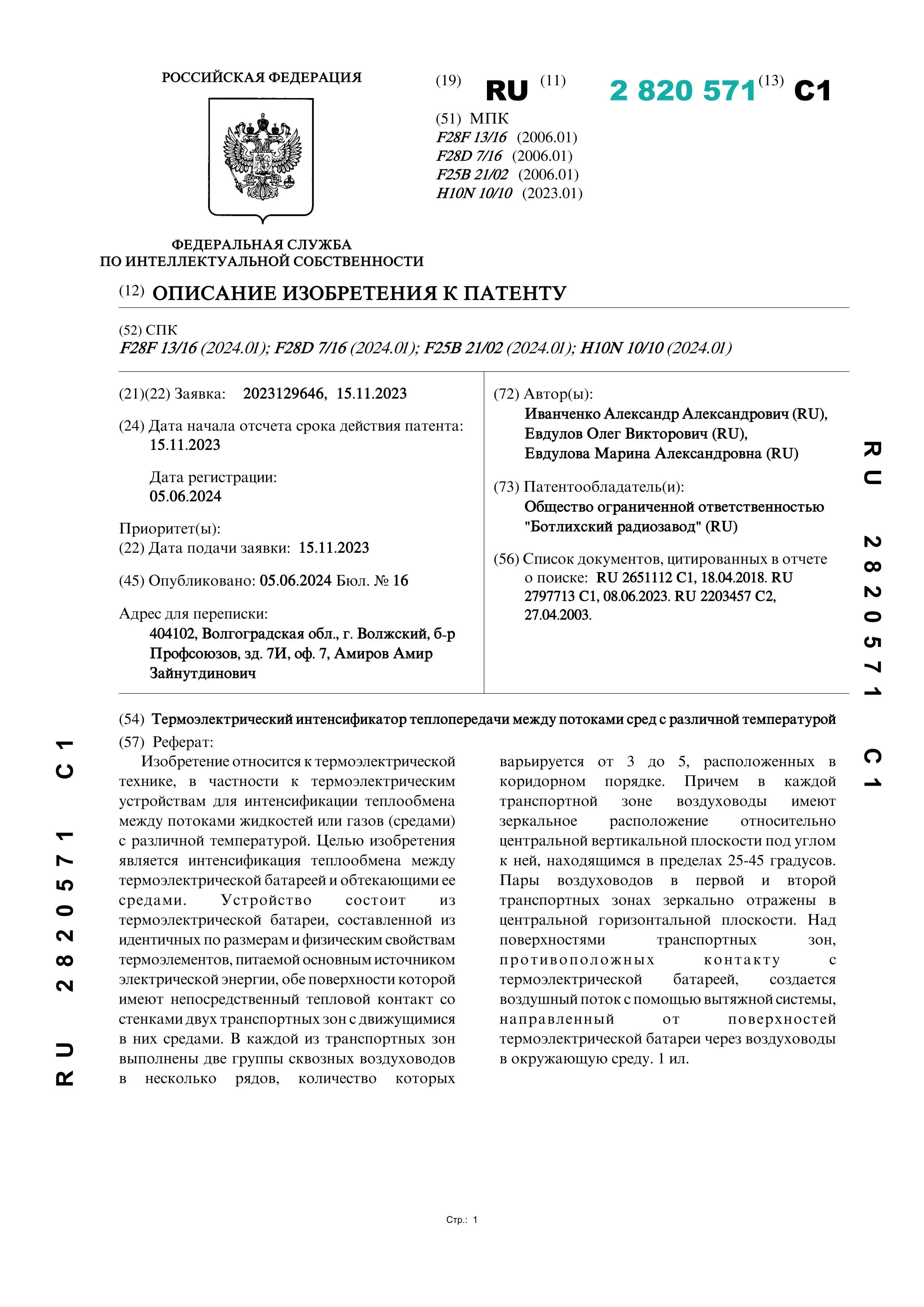

Термоэлектрический интенсификатор теплопередачи между потоками сред с различной температурой

Изобретение относится к термоэлектрической технике, в частности к термоэлектрическим устройствам для интенсификации теплообмена между потоками жидкостей или газов (средами) с различной температурой. Целью изобретения является интенсификация теплообмена между термоэлектрической батареей и обтекающими ее средами. Устройство состоит из термоэлектрической батареи, составленной из идентичных по размерам и физическим свойствам термоэлементов, питаемой основным источником электрической энергии, обе поверхности которой имеют непосредственный тепловой контакт со стенками двух транспортных зон с движущимися в них средами. В каждой из транспортных зон выполнены две группы сквозных воздуховодов в несколько рядов, количество которых варьируется от 3 до 5, расположенных в коридорном порядке. Причем в каждой транспортной зоне воздуховоды имеют зеркальное расположение относительно центральной вертикальной плоскости под углом к ней, находящимся в пределах 25-45 градусов. Пары воздуховодов в первой и второй транспортных зонах зеркально отражены в центральной горизонтальной плоскости. Над поверхностями транспортных зон, противоположных контакту с термоэлектрической батареей, создается воздушный поток с помощью вытяжной системы, направленный от поверхностей термоэлектрической батареи через воздуховоды в окружающую среду.
