Автор: Хабибуллин М. И., Глебов Г. А., Саушин И. И.

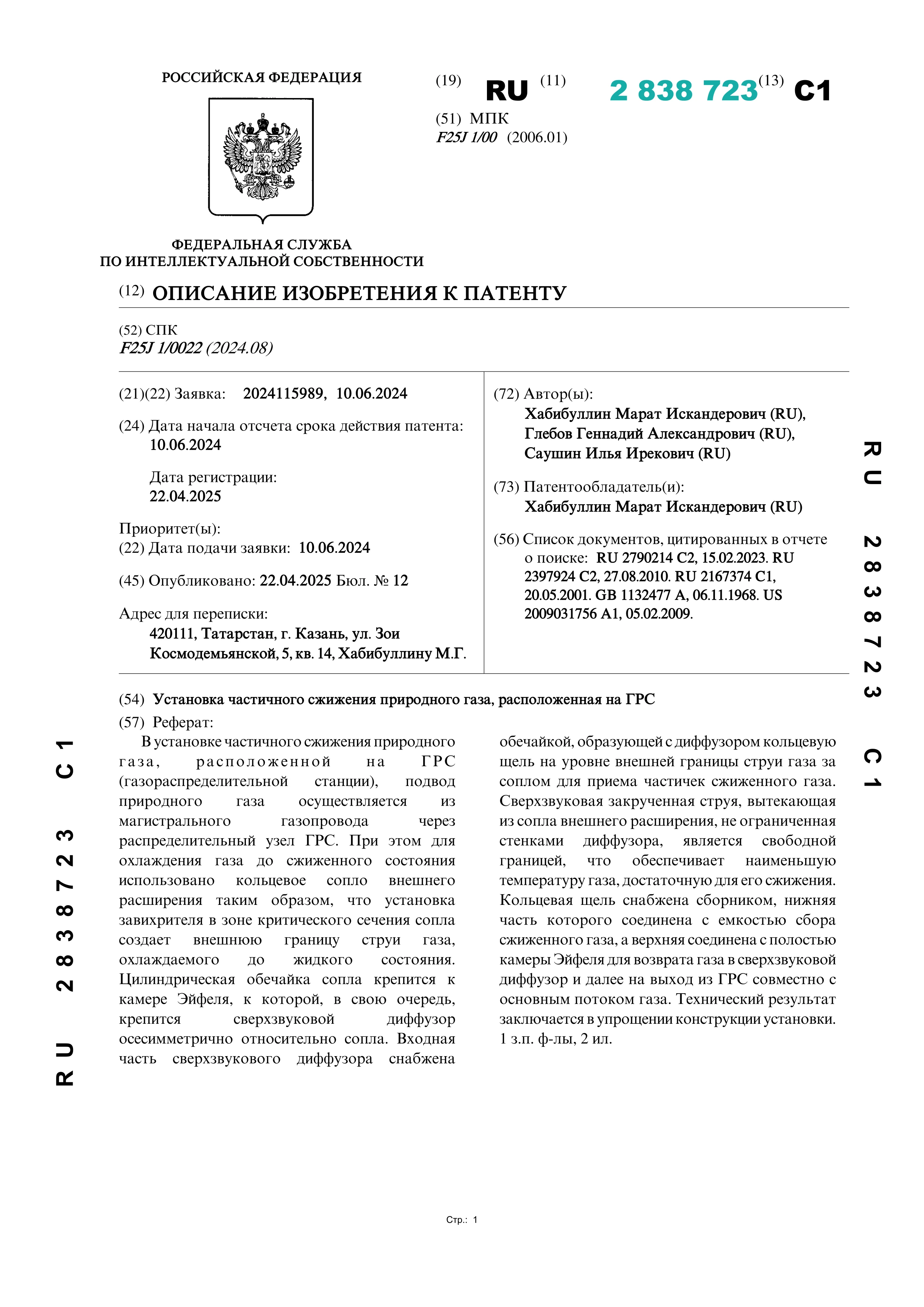

В установке частичного сжижения природного газа, расположенной на ГРС (газораспределительной станции), подвод природного газа осуществляется из магистрального газопровода через распределительный узел ГРС. При этом для охлаждения газа до сжиженного состояния использовано кольцевое сопло внешнего расширения таким образом, что установка завихрителя в зоне критического сечения сопла создает внешнюю границу струи газа, охлаждаемого до жидкого состояния. Цилиндрическая обечайка сопла крепится к камере Эйфеля, к которой, в свою очередь, крепится сверхзвуковой диффузор осесимметрично относительно сопла. Входная часть сверхзвукового диффузора снабжена обечайкой, образующей с диффузором кольцевую щель на уровне внешней границы струи газа за соплом для приема частичек сжиженного газа. Сверхзвуковая закрученная струя, вытекающая из сопла внешнего расширения, не ограниченная стенками диффузора, является свободной границей, что обеспечивает наименьшую температуру газа, достаточную для его сжижения. Кольцевая щель снабжена сборником, нижняя часть которого соединена с емкостью сбора сжиженного газа, а верхняя соединена с полостью камеры Эйфеля для возврата газа в сверхзвуковой диффузор и далее на выход из ГРС совместно с основным потоком газа. Технический результат заключается в упрощении конструкции установки.
