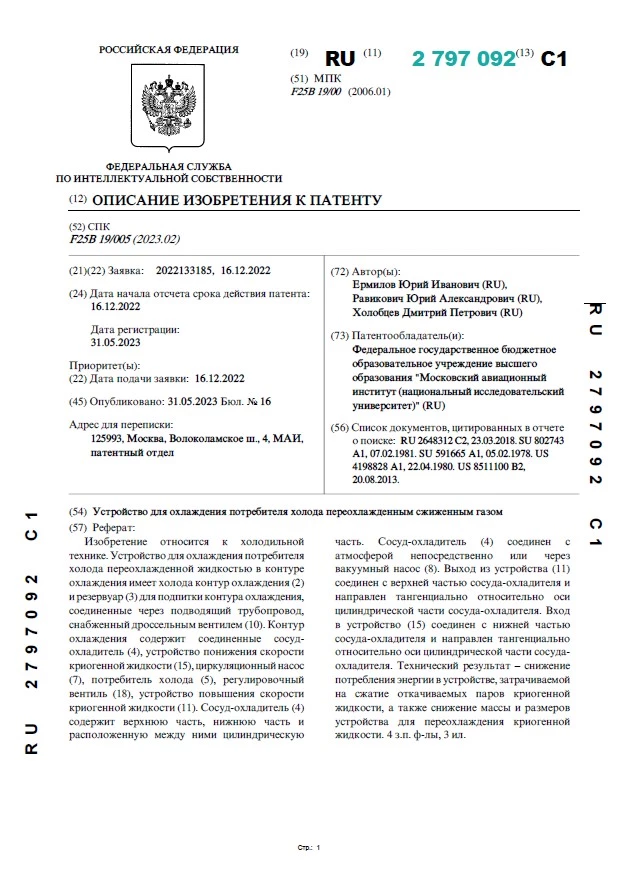

Устройство для охлаждения потребителя холода переохлажденным сжиженным газом

Устройство для охлаждения потребителя холода переохлажденным сжиженным газом

Автор: Ермилов Ю. И., Равикович Ю. А., Холобцев Д.П.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к холодильной технике. Устройство для охлаждения потребителя холода переохлажденной жидкостью в контуре охлаждения имеет холода контур охлаждения (2) и резервуар (3) для подпитки контура охлаждения, соединенные через подводящий трубопровод, снабженный дроссельным вентилем (10). Контур охлаждения содержит соединенные сосудохладитель (4), устройство понижения скорости криогенной жидкости (15), циркуляционный насос (7), потребитель холода (5), регулировочный вентиль (18), устройство повышения скорости криогенной жидкости (11). Сосуд-охладитель (4) содержит верхнюю часть, нижнюю часть и расположенную между ними цилиндрическую часть. Сосуд-охладитель (4) соединен с атмосферой непосредственно или через вакуумный насос (8). Выход из устройства (11) соединен с верхней частью сосуда-охладителя и направлен тангенциально относительно оси цилиндрической части сосуда-охладителя. Вход в устройство (15) соединен с нижней частью сосуда охладителя и направлен тангенциально относительно оси цилиндрической части сосуда-охладителя. Технический результат – снижение потребления энергии в устройстве, затрачиваемой на сжатие откачиваемых паров криогенной жидкости, а также снижение массы и размеров устройства для переохлаждения криогенной жидкости.
