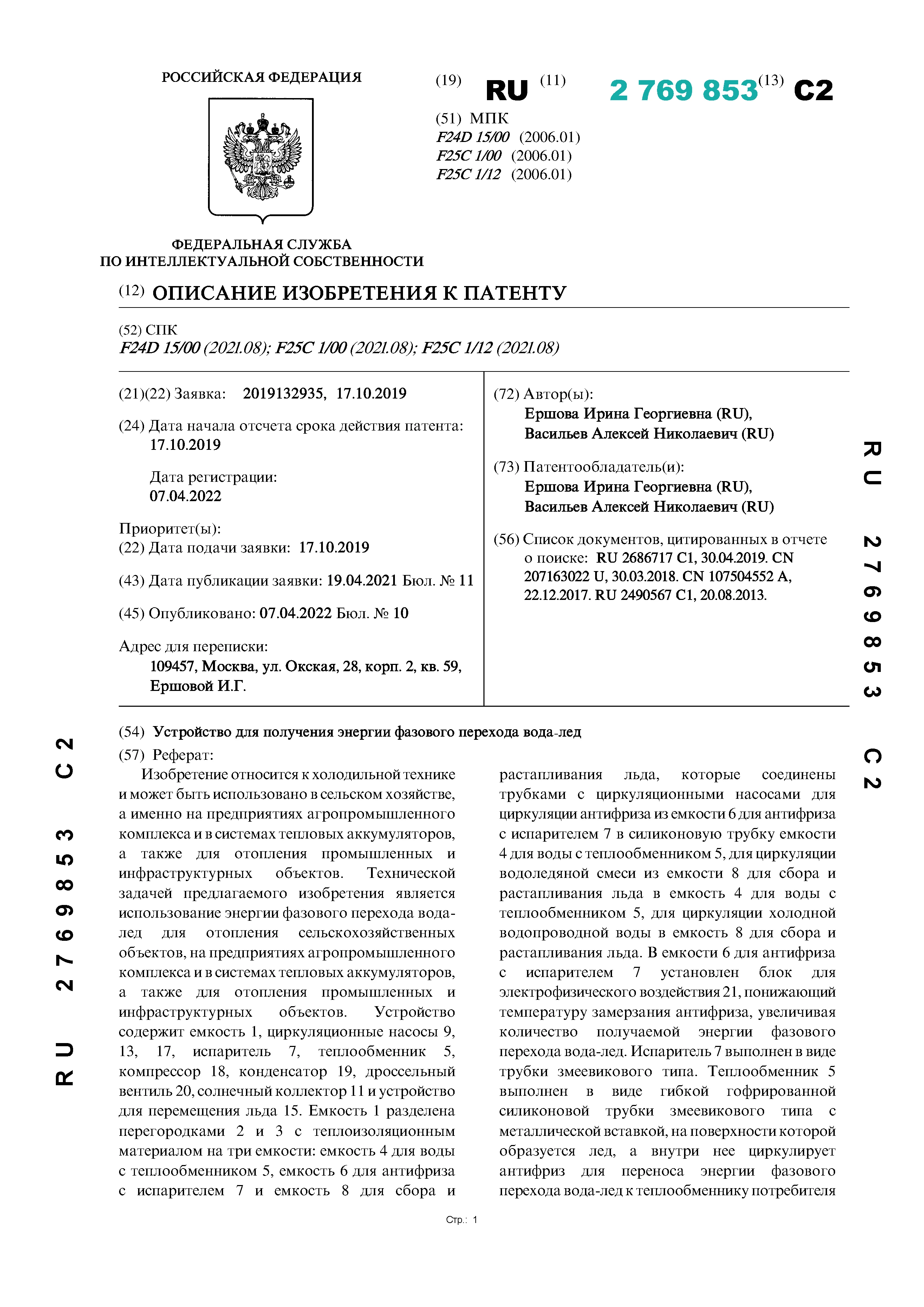

Устройство для получения энергии фазового перехода вода-лед

Автор: Ершова И.Г., Васильев А.Н.

Год: 2019Язык: РусскийТип: Патенты
Изобретение относится к холодильной технике и может быть использовано в сельском хозяйстве, а именно на предприятиях агропромышленного комплекса и в системах тепловых аккумуляторов, а также для отопления промышленных и инфраструктурных объектов. Технической задачей предлагаемого изобретения является использование энергии фазового перехода вода-лед для отопления сельскохозяйственных объектов, на предприятиях агропромышленного комплекса и в системах тепловых аккумуляторов, а также для отопления промышленных и инфраструктурных объектов. Устройство содержит емкость 1, циркуляционные насосы 9, 13, 17, испаритель 7, теплообменник 5, компрессор 18, конденсатор 19, дроссельный вентиль 20, солнечный коллектор 11 и устройство для перемещения льда 15. Емкость 1 разделена перегородками 2 и 3 с теплоизоляционным материалом на три емкости: емкость 4 для воды с теплообменником 5, емкость 6 для антифриза с испарителем 7 и емкость 8 для сбора и растапливания льда, которые соединены трубками с циркуляционными насосами для циркуляции антифриза из емкости 6 для антифриза с испарителем 7 в силиконовую трубку емкости 4 для воды с теплообменником 5, для циркуляции водоледяной смеси из емкости 8 для сбора и растапливания льда в емкость 4 для воды с теплообменником 5, для циркуляции холодной водопроводной воды в емкость 8 для сбора и растапливания льда. В емкости 6 для антифриза с испарителем 7 установлен блок для электрофизического воздействия 21, понижающий температуру замерзания антифриза, увеличивая количество получаемой энергии фазового перехода вода-лед. Испаритель 7 выполнен в виде трубки змеевикового типа. Теплообменник 5 выполнен в виде гибкой гофрированной силиконовой трубки змеевикового типа с металлической вставкой, на поверхности которой образуется лед, а внутри нее циркулирует антифриз для переноса энергии фазового перехода вода-лед к теплообменнику потребителя 16. Для отделения льда от поверхности трубки предусмотрен пьезоэлектрический излучатель ультразвука 14, который при помощи устройства для перемещения льда 15 перемещается в емкость 8 для сбора и растапливания льда, в которой установлен нагреватель 10, соединенный с солнечным коллектором 11. В результате использования изобретения появляется возможность получать энергию фазового перехода вода-лед и использовать ее для отопления сельскохозяйственных объектов, на предприятиях агропромышленного комплекса и в системах тепловых аккумуляторов, а также для отопления промышленных и инфраструктурных объектов. 1 ил.
