Автор: Ковальногов В. Н., Матвеев А. Ф., Рудник Р. С.

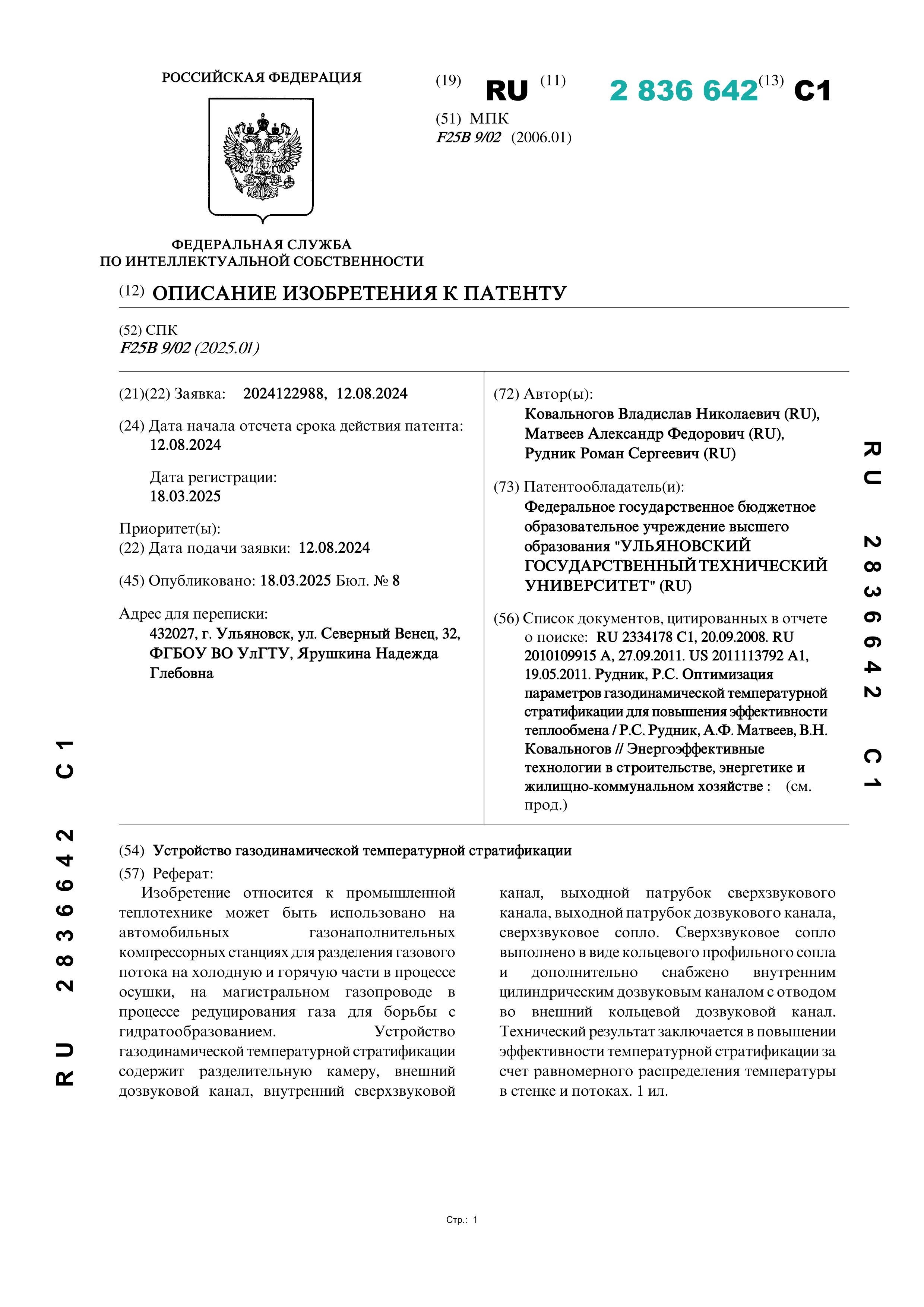

Изобретение относится к промышленной теплотехнике может быть использовано на автомобильных газонаполнительных компрессорных станциях для разделения газового потока на холодную и горячую части в процессе осушки, на магистральном газопроводе в процессе редуцирования газа для борьбы с гидратообразованием. Устройство газодинамической температурной стратификации содержит разделительную камеру, внешний дозвуковой канал, внутренний сверхзвуковой канал, выходной патрубок сверхзвукового канала, выходной патрубок дозвукового канала, сверхзвуковое сопло. Сверхзвуковое сопло выполнено в виде кольцевого профильного сопла и дополнительно снабжено внутренним цилиндрическим дозвуковым каналом с отводом во внешний кольцевой дозвуковой канал. Технический результат заключается в повышении эффективности температурной стратификации за счет равномерного распределения температуры в стенке и потоках.
