Разработан аммиачный чиллер с ультрамалым объемом заправки хладагентом

Британская компания KGM Refrigeration при поддержке Bitzer разработала новый компактный аммиачный чиллер AMChill с ультрамалым объемом заправки хладагентом.

Уменьшение объема хладагента достигается, прежде всего, за счет отказа от традиционного испарителя затопленного типа.

Как утверждается, этот подход в сочетании с уменьшением длины трубопроводов позволил сократить заправку аммиака примерно на 75%. То есть, если для традиционного аммиачного чиллера с затопленным испарителем производительностью 150 кВт требуется около 40 кг аммиака, то для модели AMChill достаточно всего 10 кг.

Чиллеры на основе компрессоров Bitzer открытого типа серии W, оптимизированных для работы с аммиаком, предназначены для установки на крыше. Для повышения безопасности использованы сертифицированные ATEX датчики утечки, отключающие систему, и вентилятор для проветривания корпуса.

Работу компрессоров поддерживают клапаны Bitzer AWA и коалесцирующий маслоотделитель, минимизирующие унос масла.

Чиллеры отличают небольшой вес и малые габариты — ширина 1 м, длина 1,6 м и высота 1,9 м — что позволяет поднимать их на крышу при помощи стандартного лифта. Блочная конструкция предполагает, что на месте к чиллеру требуется только подвести воду и электропитание.

Чиллеры доступны в трех типоразмерах, обеспечивающих холодильную мощность от 100 до 150 кВт при температуре воды на выходе +6 °C.

Энергоэффективность

Заявлено, что энергоэффективность AMChill значительно выше, чем у традиционных чиллеров на ГФУ и ГФО, его показатель COP/EER для холодильной мощности 150 кВт при температурах +12 °C / +6 °C на испарителе и +30 °C / +35 °C на конденсаторе составляет 5,42, в то время как, по словам представителей Bitzer UK, показатель чиллера на R513A в аналогичных условиях составляет 4,95.

Ключ к энергоэффективности новинки — использование привода с регулируемой скоростью вращения в сочетании с реактивным синхронным электродвигателем IE5. В Великобритании, как утверждается, подобное сочетание в холодильном оборудовании применяется впервые.

Версия чиллера с режимом теплового насоса позволяет также использовать рекуперацию бросового тепла.

В KGM говорят, что продолжают работу над уменьшением количества заправляемого аммиака за счет совершенствования конструкции и уменьшения длины труб, рассчитывая сократить количество аммиака еще на 20% и довести заправку модели на 150 кВт до 8 кг хладагента.

Пилотный проект

Пилотный проект на фармацевтическом производстве доказал надежность и производительность новых чиллеров.

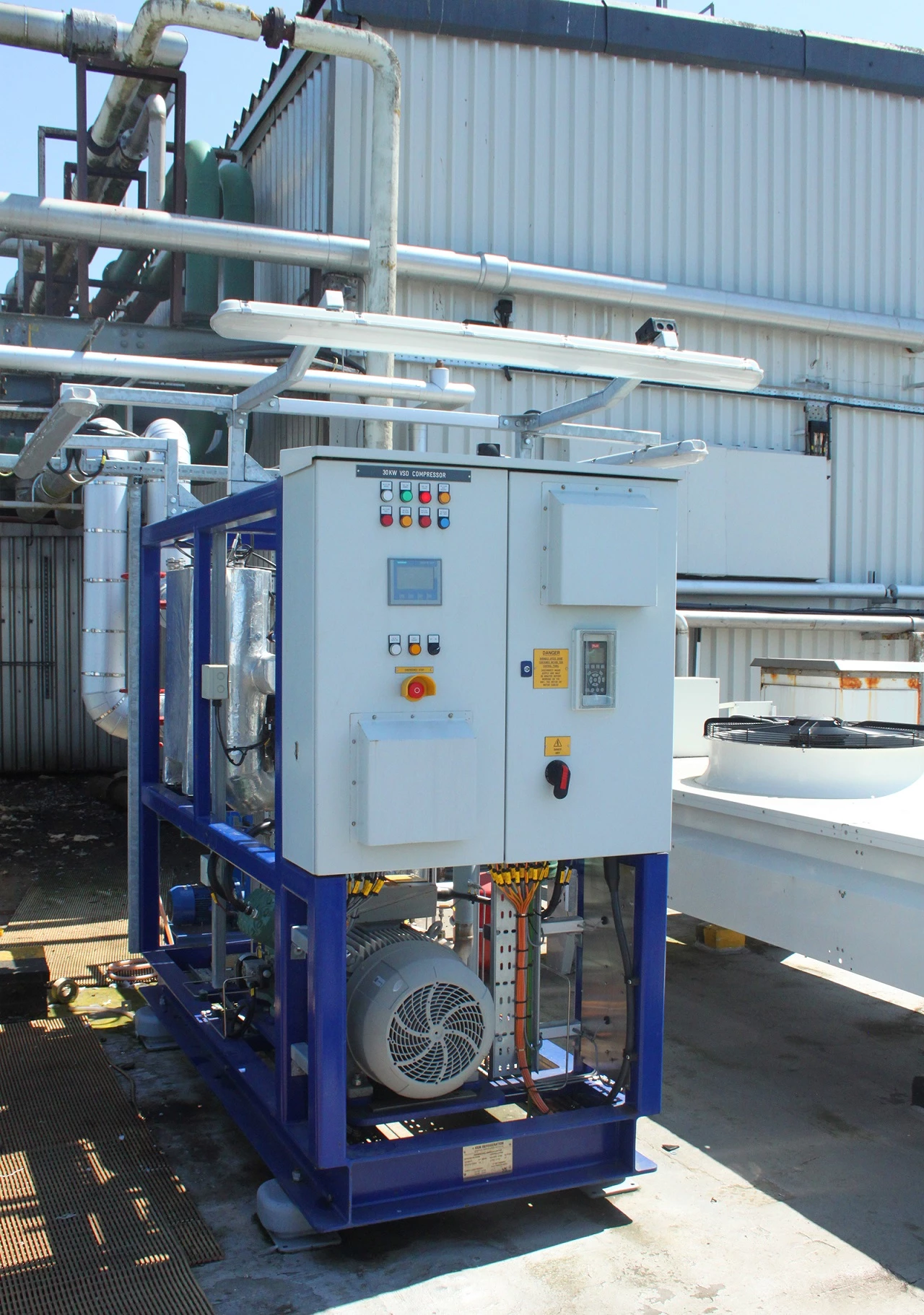

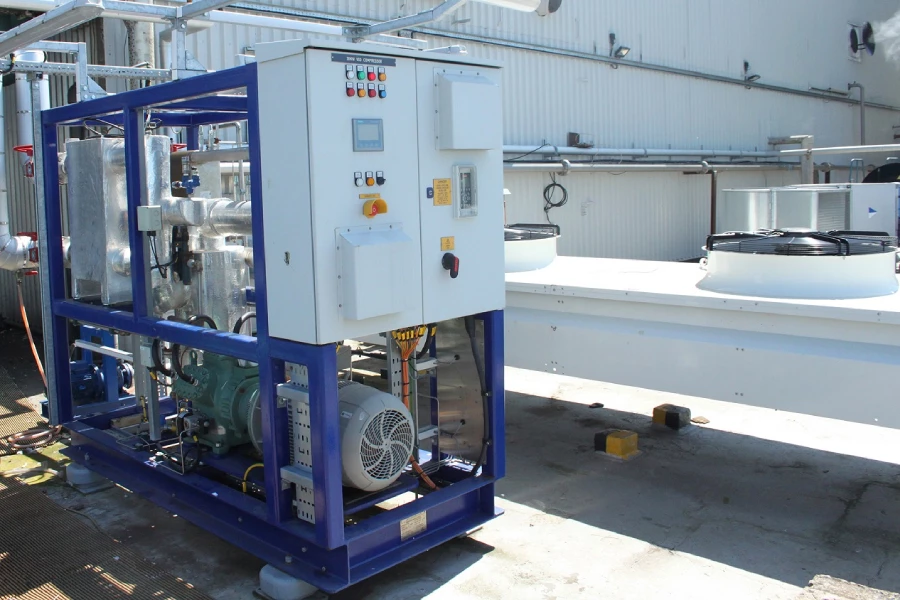

Компания Sterling Pharma Solutions смонтировала 150-киловаттный AMChill для дополнительного охлаждения существующей холодильной установки.

«Холодильная нагрузка на испытательной площадке сильно варьируется, обеспечивая прекрасную проверку способности чиллера быстро реагировать на изменения потребности в холоде. На сегодня устройство отработало уже более 5 000 часов и с момента ввода в эксплуатацию вело себя в соответствии с проектом», — сказал Амар Марваха, технический директор KGM Refrigeration.

По результатам успешных испытаний компания приступила к монтажу других AMChill на данной площадке и на других промышленных предприятиях.
