Solstice® N40 - решение для замены R-404А и R-507А

Climalife напоминает, что в России с 2020 по 2024 квота на использование ГФУ с высоким ПГП будет сокращена до 95% от базового уровня, а с 2025 по 2030 гг – до 65% от базового уровня.

Solstice® N40 (R-448A) с его ПГП 1387 отвечает этому требованию закона. Его термодинамические характеристики позволяют легко модернизировать установки с R-404A / R-507A, повышая энергоэффективность систем. В мире уже успешно выполнено больше 10 000 ретрофитов.

Предлагаем познакомиться с одним из проектов

Наша цель — поддерживать клиентов в их стремлении к экологической устойчивости, максимальной экономии и продлению срока службы имеющегося оборудования

—говорит Корантен Боннек, директор агентства Froid Climatisation Technique (FCT).

Чтобы сократить использование хладагентов с высоким ПГП и обеспечить работу систем охлаждения своих клиентов, компания Froid Climatisation Technique, базирующаяся в Вело (Буш-дю-Рон), выбрала Solstice® N40 (R-448A) для замены R-404A в существующих системах с прямым расширением.

Поэтому супермаркет Intermarché в Сен-Жели, вблизи Монпелье, доверил модернизацию своей системы охлаждения, первоначально рассчитанной на R-404A, этой компании, специализирующейся в области охлаждения и управления энергией.

В магазине площадью 3600 м² две установки охлаждения — средне- и низкотемпературная, для хранения свежих и замороженных продуктов.

Принимая установки на обслуживание, компания FCT, следящая за нормативными ограничениями и развитием рынка, рекомендует своим клиентам перейти на хладагент с более низким ПГП.

Обладая признанными ноу-хау в сфере ретрофита и внедрения Solstice® N40 и обладая опытом перевода установок с R-404A на R-448A, Корантен Боннек, директор агентства FCT в Вандарге, убедил в правильности выбора Грегори Лопеса, директора Intermarché в Сен-Жели и сопровождал его в модернизации установок.

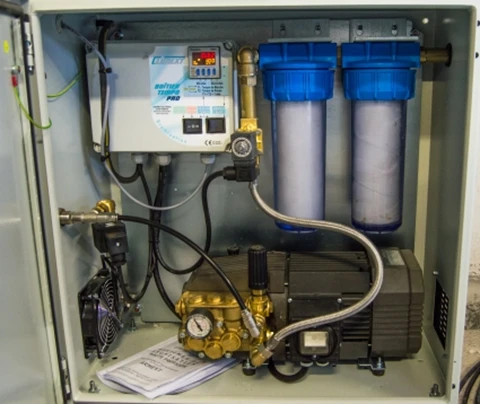

Изучив установки, Корантен Боннек сделал вывод о возможности модернизации. При этом он отметил, что теплообменники с недостаточным запасом емкости могут не гарантировать оптимальную работу. Чтобы преодолеть это ограничение и сохранить существующее оборудование, FCT рассчитала и установила систему туманообразования, включающуюся, как только температура наружного воздуха превышает 37°C.

Чтобы предотвратить отложение накипи на ребрах конденсаторов и закупоривание форсунок, контур туманообразования снабжен смягчителем воды, обеспечивающим стабильную жесткость воды, равную 7.

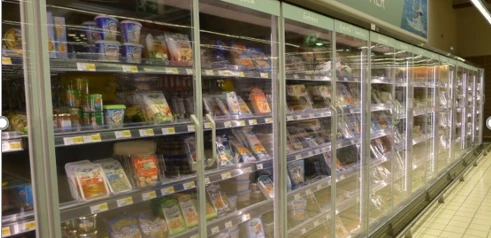

Чтобы не прерывать работу магазина, Гийом Аллар, поверенный FCT, тщательно спланировал работы так, чтобы они заняли две ночи (по одной на установку). Работы потребовали команды из двух технических специалистов на ночь и соответствующей подготовки площадки. Закрытые охлаждаемые стеллажи освобождать не потребовалось, температура в них поддерживалась при помощи блоков сухого льда, раскладываемых сразу после закрытия магазина.

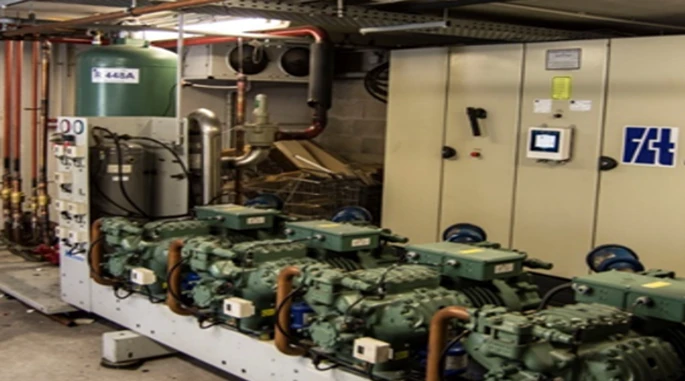

Среднетемпературная установка из четырех компрессоров Bitzer была модернизирована первой. Благодаря специальной таре от Climalife с двухфазным клапаном, сбор как жидкого, так и газообразного хладагента не занял много времени. Затем контур был заполнен R-448A.

На следующую ночь наступила очередь низкотемпературной установки. Она также состоит из четырех компрессоров Bitzer, и на ней была выполнена такая же процедура.

Эти работы не были новыми для FCT, требовали скорее знаний и умений, и прошли гладко.

Корантен Боннек и Гийом Аллар говорят, что у них «не возникло никаких проблем при переходе на R-448A». Система регулирования Danfoss была перенастроена для работы с новым хладагентом. «Наладки были основаны на средней температуре, чтобы компенсировать глайд, присущий Solstice® N40»,—говорит Боннек.

	Ед.	Среднетемпературная установка на R404A	Низкотемпературная установка на R404A	Среднетемпературная установка на R448A	Низкотемпературная установка на R448A
Холодопроизводительность	кВт	277,2 кВт	69,08 кВт	/	/
Нагнетание	кВт	415,2 кВт	148 кВт	/	/
Давление испарения	Бар	3,1	0,6	2,5	0,4
Температура испарения	°C	-11°C	-35°C	-11°C	-33°C
Давление конденсации	Бар	19,5	19,5	20,1	20,1
Температура конденсации	°C	+45°C	+45°C	+45°C	+45°C
Температура нагнетания	°C	91,2	131,5	98,7	90
Температура всасывания	°C	6°C	-15°C	6°C	-25°C
Температура на входе в редуктор	°C	+42°C	+42°C	+42°C	+42°C
Холодопроизводительность (по установкам)	кВт	365,35 кВт	42,23 кВт	365,35 кВт	42,23 кВт
Мощность компрессора	кВт	69,3 кВт	17,27 кВт	/	/
Марка и модель компрессора		Bitzer 6F-40.2Y	Bitzer 4G-20.2Y	Bitzer 6F-40.2Y	Bitzer 4G-20.2Y
Марка и модель конденсатора		HK H9462B12BPN	HK H9155B48PN	HK H9462B12BPN	HK H9155B48PN
Мощность конденсатора	кВт	389 кВт DT10	142 кВт DT11	330 кВт DT10	121,38 кВт DT11
Заправка хладагентом	кг	400	300	430	350
Марка масла		Climalife HQ	Climalife HQ	Climalife HQ	Climalife HQ
Тип масла		POE 32		POE 32
Объем масла	л	40	25	40	25
Температура наружного воздуха	°C	30	30	30	30

Дополнительная информация по ссылке.
Фото: Climalife
