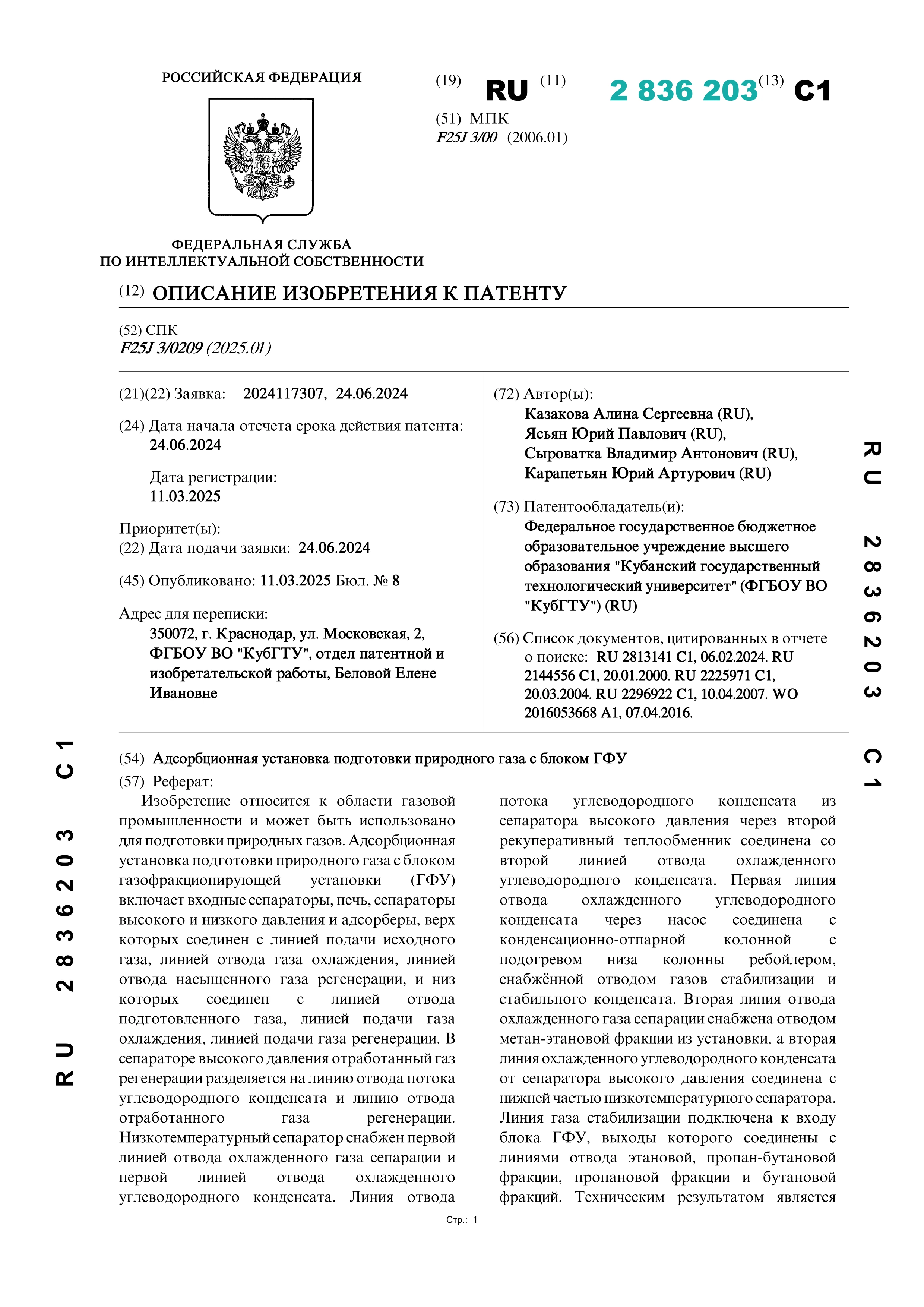

Адсорбционная установка подготовки природного газа с блоком ГФУ

Изобретение относится к области газовой промышленности и может быть использовано для подготовки природных газов. Адсорбционная установка подготовки природного газа с блоком газофракционирующей установки (ГФУ) включает входные сепараторы, печь, сепараторы высокого и низкого давления и адсорберы, верх которых соединен с линией подачи исходного газа, линией отвода газа охлаждения, линией отвода насыщенного газа регенерации, и низ которых соединен с линией отвода подготовленного газа, линией подачи газа охлаждения, линией подачи газа регенерации. В сепараторе высокого давления отработанный газ регенерации разделяется на линию отвода потока углеводородного конденсата и линию отвода отработанного газа регенерации. Низкотемпературный сепаратор снабжен первой линией отвода охлажденного газа сепарации и первой линией отвода охлажденного углеводородного конденсата. Линия отвода потока углеводородного конденсата из сепаратора высокого давления через второй рекуперативный теплообменник соединена со второй линией отвода охлажденного углеводородного конденсата. Первая линия отвода охлажденного углеводородного конденсата через насос соединена с конденсационно-отпарной колонной с подогревом низа колонны ребойлером, снабжённой отводом газов стабилизации и стабильного конденсата. Вторая линия отвода охлажденного газа сепарации снабжена отводом метан-этановой фракции из установки, а вторая линия охлажденного углеводородного конденсата от сепаратора высокого давления соединена с нижней частью низкотемпературного сепаратора. Линия газа стабилизации подключена к входу блока ГФУ, выходы которого соединены с линиями отвода этановой, пропан-бутановой фракции, пропановой фракции и бутановой фракций. Техническим результатом является обеспечение возможности ресурсосбережения установки, а также расширения ассортимента продукции.
