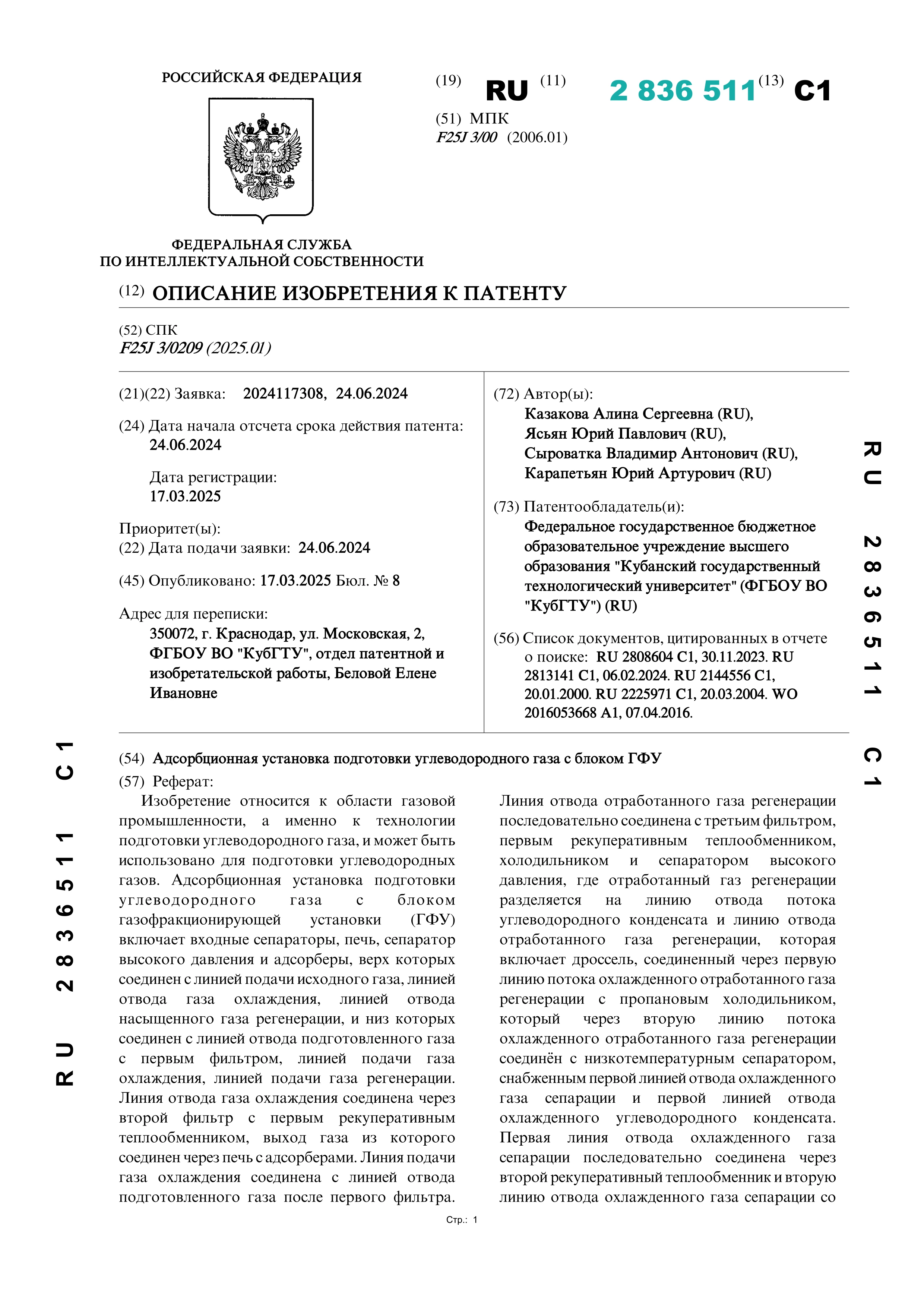

Адсорбционная установка подготовки углеводородного газа с блоком ГФУ

Изобретение относится к области газовой промышленности, а именно к технологии подготовки углеводородного газа, и может быть использовано для подготовки углеводородных газов. Адсорбционная установка подготовки углеводородного газа с блоком газофракционирующей установки (ГФУ) включает входные сепараторы, печь, сепаратор высокого давления и адсорберы, верх которых соединен с линией подачи исходного газа, линией отвода газа охлаждения, линией отвода насыщенного газа регенерации, и низ которых соединен с линией отвода подготовленного газа с первым фильтром, линией подачи газа охлаждения, линией подачи газа регенерации. Линия отвода газа охлаждения соединена через второй фильтр с первым рекуперативным теплообменником, выход газа из которого соединен через печь с адсорберами. Линия подачи газа охлаждения соединена с линией отвода подготовленного газа после первого фильтра. Линия отвода отработанного газа регенерации последовательно соединена с третьим фильтром, первым рекуперативным теплообменником, холодильником и сепаратором высокого давления, где отработанный газ регенерации разделяется на линию отвода потока углеводородного конденсата и линию отвода отработанного газа регенерации, которая включает дроссель, соединенный через первую линию потока охлажденного отработанного газа регенерации с пропановым холодильником, который через вторую линию потока охлажденного отработанного газа регенерации соединён с низкотемпературным сепаратором, снабженным первой линией отвода охлажденного газа сепарации и первой линией отвода охлажденного углеводородного конденсата. Первая линия отвода охлажденного газа сепарации последовательно соединена через второй рекуперативный теплообменник и вторую линию отвода охлажденного газа сепарации со колонны с подогревом низа колонны ребойлером, снабжённой отводом газа стабилизации и стабильного конденсата. Линия отвода потока углеводородного конденсата из сепаратора высокого давления последовательно соединена через второй рекуперативный теплообменника со второй линией отвода охлажденного углеводородного конденсата, совмещённой с первой линией отвода охлажденного углеводородного конденсата в общий поток, соединённый с верхней частью ректификационно-отпарной колонны. Вторая линия отвода охлажденного газа сепарации снабжена отводом метан-этановой фракции из установки. Вторая линия охлажденного углеводородного конденсата от сепаратора высокого давления соединена с нижней частью низкотемпературного сепаратора. Первая линия отвода охлаждённого углеводородного конденсата соединена с верхней частью установленной конденсационно-отпарной колонны, из которой линия газа стабилизации подключена к входу дополнительно установленного блока ГФУ, выходы которого соединены с линиями отвода этановой, пропан-бутановой, пропановой, бутановой, изопентановой и пентановой фракций. Техническим результатом является обеспечение возможности ресурсосбережения установки, а также расширения ассортимента продукции.
