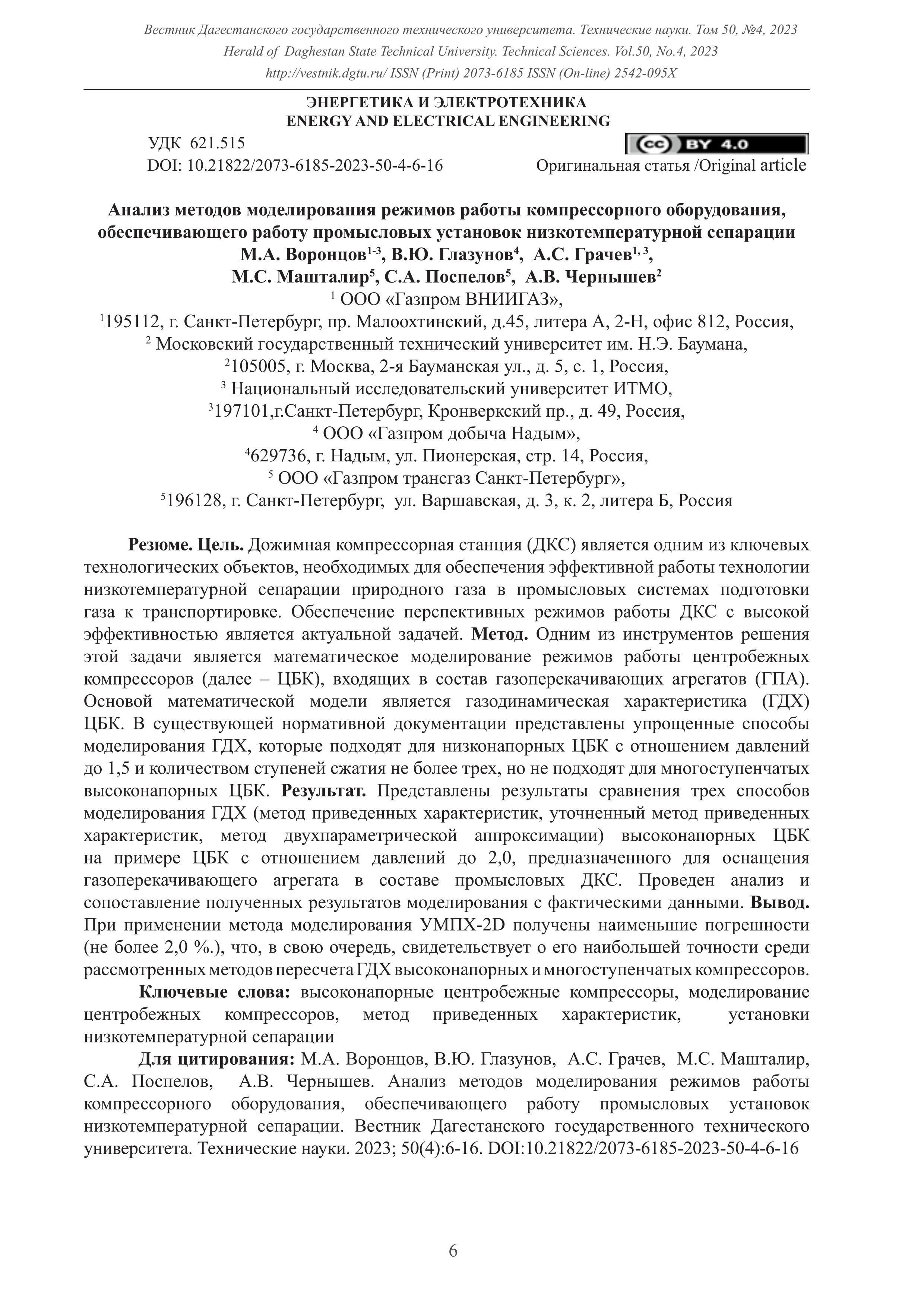

Анализ методов моделирования режимов работы компрессорного оборудования, обеспечивающего работу промысловых установок низкотемпературной сепарации

Анализ методов моделирования режимов работы компрессорного оборудования, обеспечивающего работу промысловых установок низкотемпературной сепарации

Автор: Воронцов М. А., Глазунов В. Ю., Грачев А. С.

Год: 2023Язык: РусскийТип: Статьи

Дожимная компрессорная станция (ДКС) является одним из ключевых технологических объектов, необходимых для обеспечения эффективной работы технологии низкотемпературной сепарации природного газа в промысловых системах подготовки газа к транспортировке. Обеспечение перспективных режимов работы ДКС с высокой эффективностью является актуальной задачей. Метод. Одним из инструментов решения этой задачи является математическое моделирование режимов работы центробежных компрессоров (далее – ЦБК), входящих в состав газоперекачивающих агрегатов (ГПА). Основой математической модели является газодинамическая характеристика (ГДХ) ЦБК. В существующей нормативной документации представлены упрощенные способы моделирования ГДХ, которые подходят для низконапорных ЦБК с отношением давлений до 1,5 и количеством ступеней сжатия не более трех, но не подходят для многоступенчатых высоконапорных ЦБК. Результат. Представлены результаты сравнения трех способов моделирования ГДХ (метод приведенных характеристик, уточненный метод приведенных характеристик, метод двухпараметрической аппроксимации) высоконапорных ЦБК на примере ЦБК с отношением давлений до 2,0, предназначенного для оснащения газоперекачивающего агрегата в составе промысловых ДКС. Проведен анализ и сопоставление полученных результатов моделирования с фактическими данными. Вывод. При применении метода моделирования УМПХ-2D получены наименьшие погрешности (не более 2,0 %.), что, в свою очередь, свидетельствует о его наибольшей точности среди рассмотренных методов пересчета ГДХ высоконапорных и многоступенчатых компрессоров.
