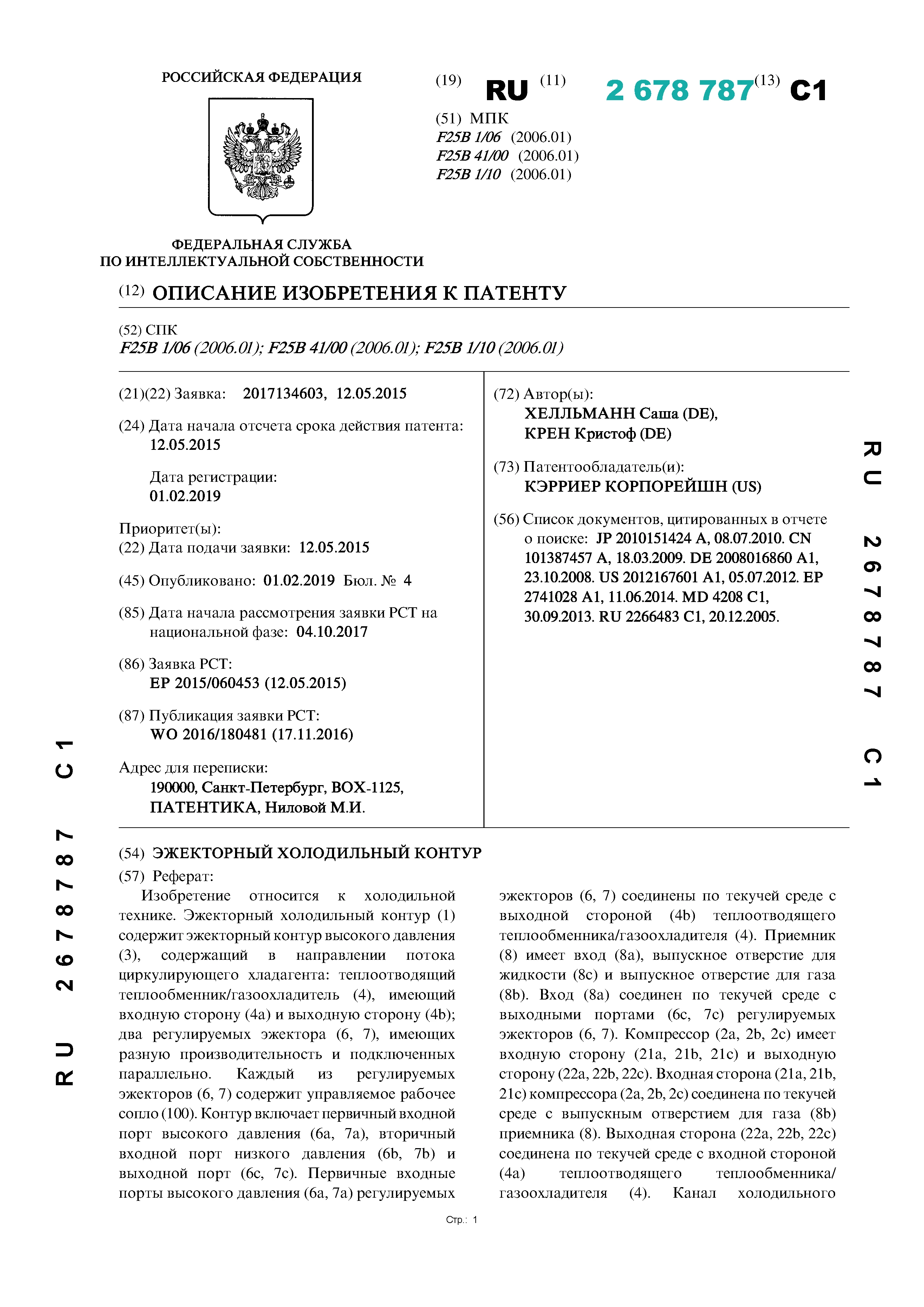

Эжекторный холодильный контур

Изобретение относится к холодильной технике. Эжекторный холодильный контур (1) содержит эжекторный контур высокого давления (3), содержащий в направлении потока циркулирующего хладагента: теплоотводящий теплообменник/газоохладитель (4), имеющий входную сторону (4а) и выходную сторону (4b); два регулируемых эжектора (6, 7), имеющих разную производительность и подключенных параллельно. Каждый из регулируемых эжекторов (6, 7) содержит управляемое рабочее сопло (100). Контур включает первичный входной порт высокого давления (6а, 7а), вторичный входной порт низкого давления (6b, 7b) и выходной порт (6с, 7с). Первичные входные порты высокого давления (6а, 7а) регулируемых эжекторов (6, 7) соединены по текучей среде с выходной стороной (4b) теплоотводящего теплообменника/газоохладителя (4). Приемник (8) имеет вход (8а), выпускное отверстие для жидкости (8с) и выпускное отверстие для газа (8b). Вход (8а) соединен по текучей среде с выходными портами (6с, 7с) регулируемых эжекторов (6, 7). Компрессор (2а, 2b, 2с) имеет входную сторону (21а, 21b, 21с) и выходную сторону (22а, 22b, 22с). Входная сторона (21а, 21b, 21с) компрессора (2а, 2b, 2с) соединена по текучей среде с выпускным отверстием для газа (8b) приемника (8). Выходная сторона (22а, 22b, 22с) соединена по текучей среде с входной стороной (4а) теплоотводящего теплообменника/газоохладителя (4). Канал холодильного испарителя (5) содержит в направлении потока циркулирующего хладагента устройство расширения хладагента (10), имеющее входную сторону (10а), соединенную по текучей среде с выпускным отверстием для жидкости (8с) приемника (8), и выходную сторону (10b) и холодильный испаритель (12), соединенный по текучей среде между выходной стороной (10b) устройства расширения хладагента (10) и вторичными входными портами низкого давления (6b, 7b) регулируемых эжекторов (6, 7). 2 н. и 13 з.п. ф-лы, 2 ил.
