Автор: Гущин А. В., Шаззо В. И.

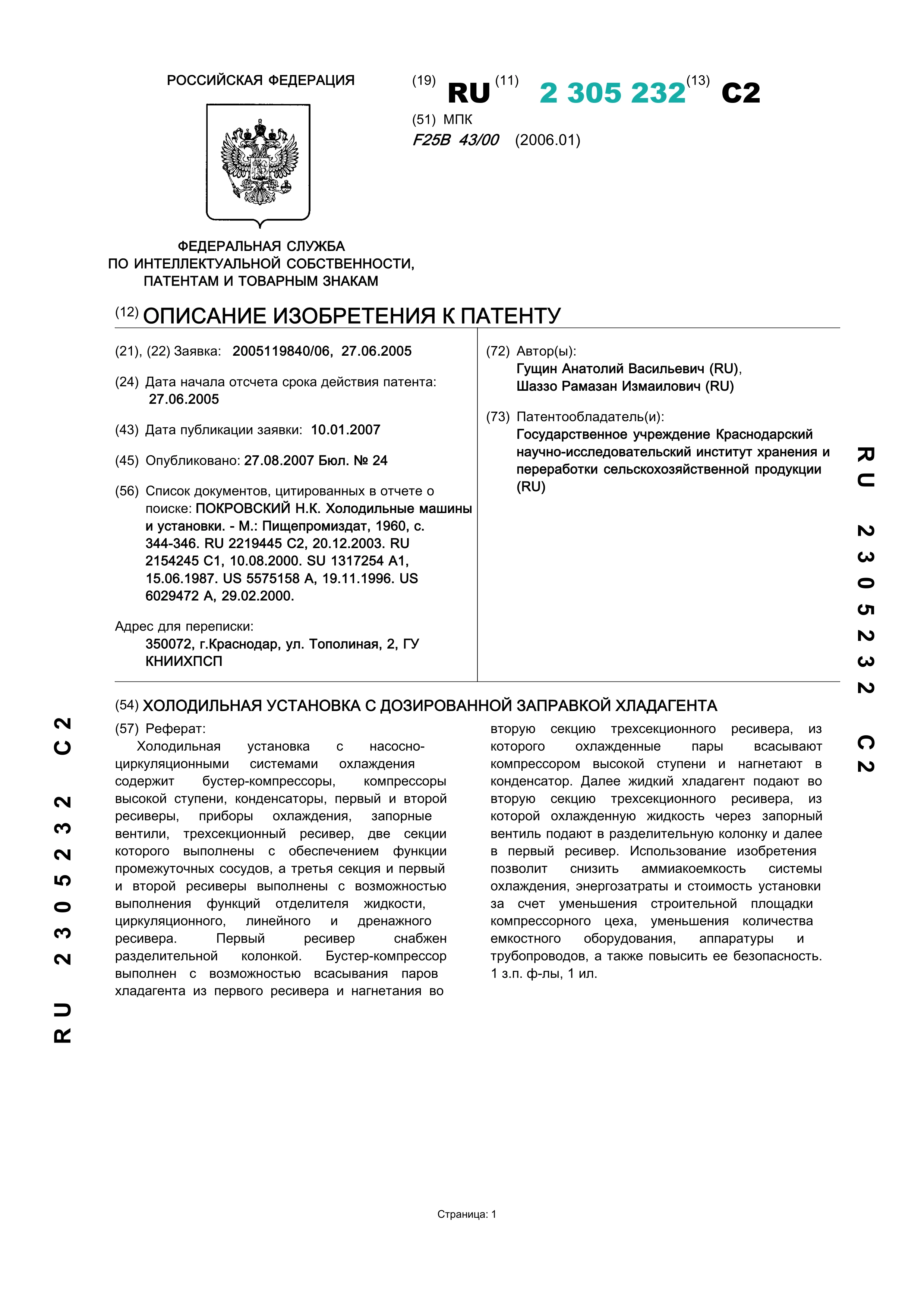

Холодильная установка с насосно-циркуляционными системами охлаждения содержит бустер-компрессоры, компрессоры высокой ступени, конденсаторы, первый и второй ресиверы, приборы охлаждения, запорные вентили, трехсекционный ресивер, две секции которого выполнены с обеспечением функции промежуточных сосудов, а третья секция и первый и второй ресиверы выполнены с возможностью выполнения функций отделителя жидкости, циркуляционного, линейного и дренажного ресивера. Первый ресивер снабжен разделительной колонкой. Бустер-компрессор выполнен с возможностью всасывания паров хладагента из первого ресивера и нагнетания во вторую секцию трехсекционного ресивера, из которого охлажденные пары всасывают компрессором высокой ступени и нагнетают в конденсатор. Далее жидкий хладагент подают во вторую секцию трехсекционного ресивера, из которой охлажденную жидкость через запорный вентиль подают в разделительную колонку и далее в первый ресивер. Использование изобретения позволит снизить аммиакоемкость системы охлаждения, энергозатраты и стоимость установки за счет уменьшения строительной площадки компрессорного цеха, уменьшения количества емкостного оборудования, аппаратуры и трубопроводов, а также повысить ее безопасность.
