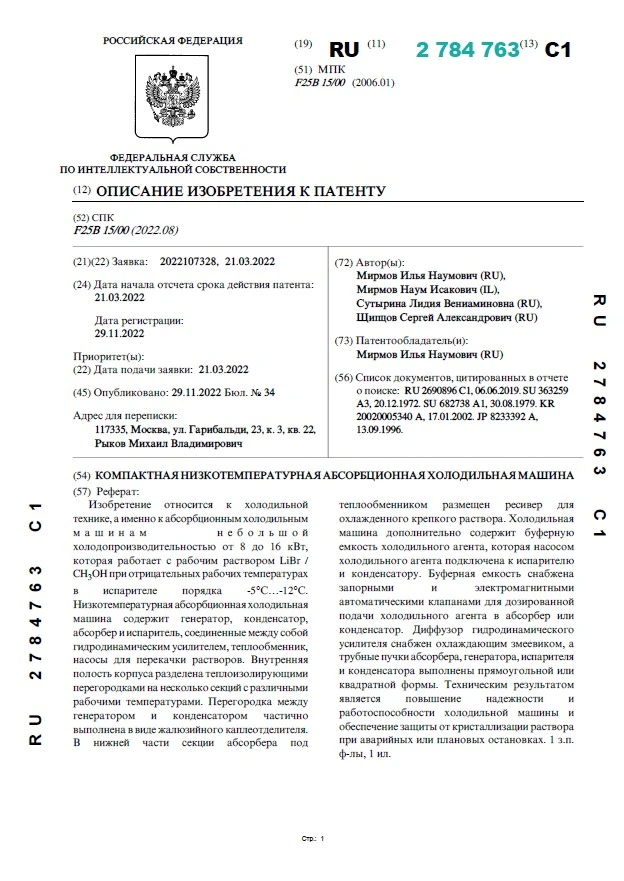

Компактная низкотемпературная абсорбционная холодильная машина

Автор: Мирмов И.Н., Мирмов Н.И, Сутырина Л.В., Щипцов С.А.

Год: 2022Язык: РусскийТип: Патенты
Изобретение относится к холодильной технике, а именно к абсорбционным холодильным машинам небольшой холодопроизводительностью от 8 до 16 кВт,которая работает с рабочим раствором LiBr /CH3OH при отрицательных рабочих температурахв испарителе порядка -5°С…-12°С. Низкотемпературная абсорбционная холодильная машина содержит генератор, конденсатор,абсорбер и испаритель, соединенные между собой гидродинамическим усилителем, теплообменник, насосы для перекачки растворов. Внутренняя полость корпуса разделена теплоизолирующими перегородками на несколько секций с различными рабочими температурами. Перегородка между генератором и конденсатором частично выполнена в виде жалюзийного каплеотделителя. В нижней части секции абсорбера под теплообменником размещен ресивер для охлажденного крепкого раствора. Холодильная машина дополнительно содержит буферную емкость холодильного агента, которая насосом холодильного агента подключена к испарителю и конденсатору. Буферная емкость снабжена запорными и электромагнитными автоматическими клапанами для дозированной подачи холодильного агента в абсорбер или конденсатор. Диффузор гидродинамического усилителя снабжен охлаждающим змеевиком, а трубные пучки абсорбера, генератора, испарителя и конденсатора выполнены прямоугольной или квадратной формы. Техническим результатом является повышение надежности и работоспособности холодильной машины и обеспечение защиты от кристаллизации раствора при аварийных или плановых остановках.
