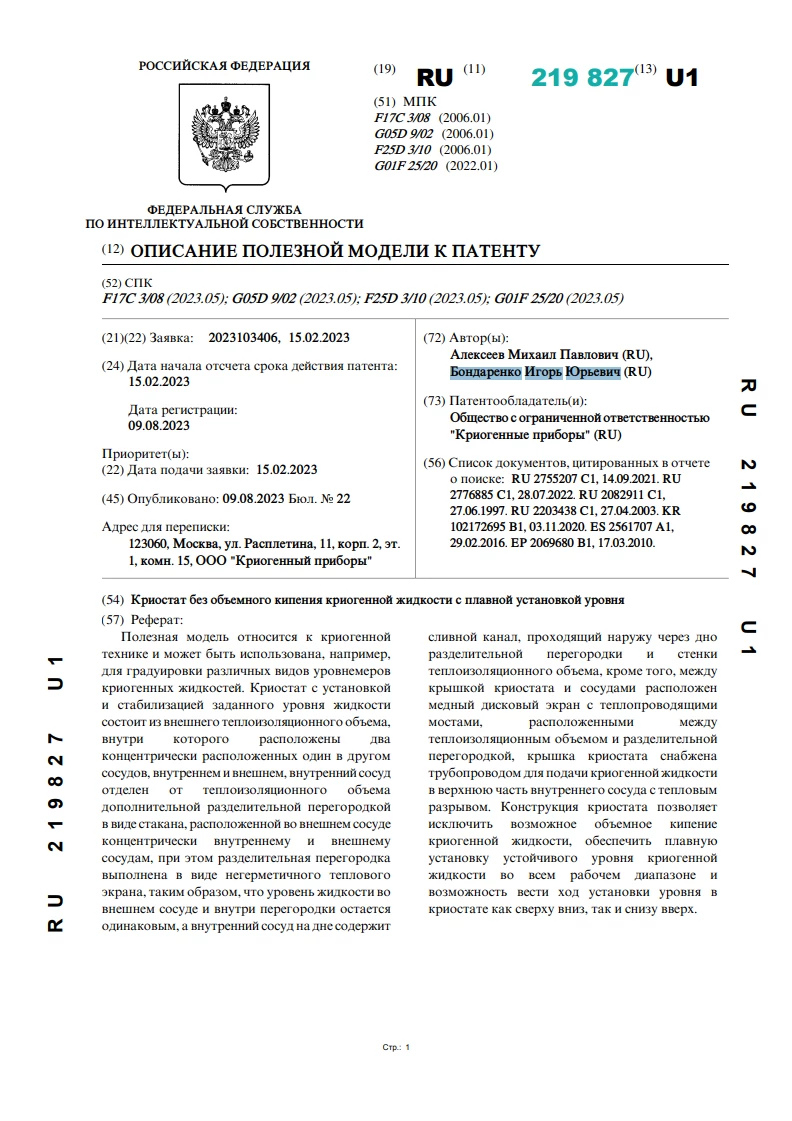

Криостат без объемного кипения криогенной жидкости с плавной установкой уровня

Криостат без объемного кипения криогенной жидкости с плавной установкой уровня

Автор: Алексеев М.П., Бондаренко И.Ю.

Год: 2023Язык: РусскийТип: Патенты

Полезная модель относится к криогенной технике и может быть использована, например, для градуировки различных видов уровнемеров криогенных жидкостей. Криостат с установкой и стабилизацией заданного уровня жидкости состоит из внешнего теплоизоляционного объема, внутри которого расположены два концентрически расположенных один в другом сосудов, внутреннем и внешнем, внутренний сосуд отделен от теплоизоляционного объема дополнительной разделительной перегородкой в виде стакана, расположенной во внешнем сосуде концентрически внутреннему и внешнему сосудам, при этом разделительная перегородка выполнена в виде негерметичного теплового экрана, таким образом, что уровень жидкости во внешнем сосуде и внутри перегородки остается одинаковым, а внутренний сосуд на дне содержит сливной канал, проходящий наружу через дно разделительной перегородки и стенки теплоизоляционного объема, кроме того, между крышкой криостата и сосудами расположен медный дисковый экран с теплопроводящими мостами, расположенными между теплоизоляционным объемом и разделительной перегородкой, крышка криостата снабжена трубопроводом для подачи криогенной жидкости в верхнюю часть внутреннего сосуда с тепловым разрывом. Конструкция криостата позволяет исключить возможное объемное кипение криогенной жидкости, обеспечить плавную установку устойчивого уровня криогенной жидкости во всем рабочем диапазоне и возможность вести ход установки уровня в криостате как сверху вниз, так и снизу вверх.
