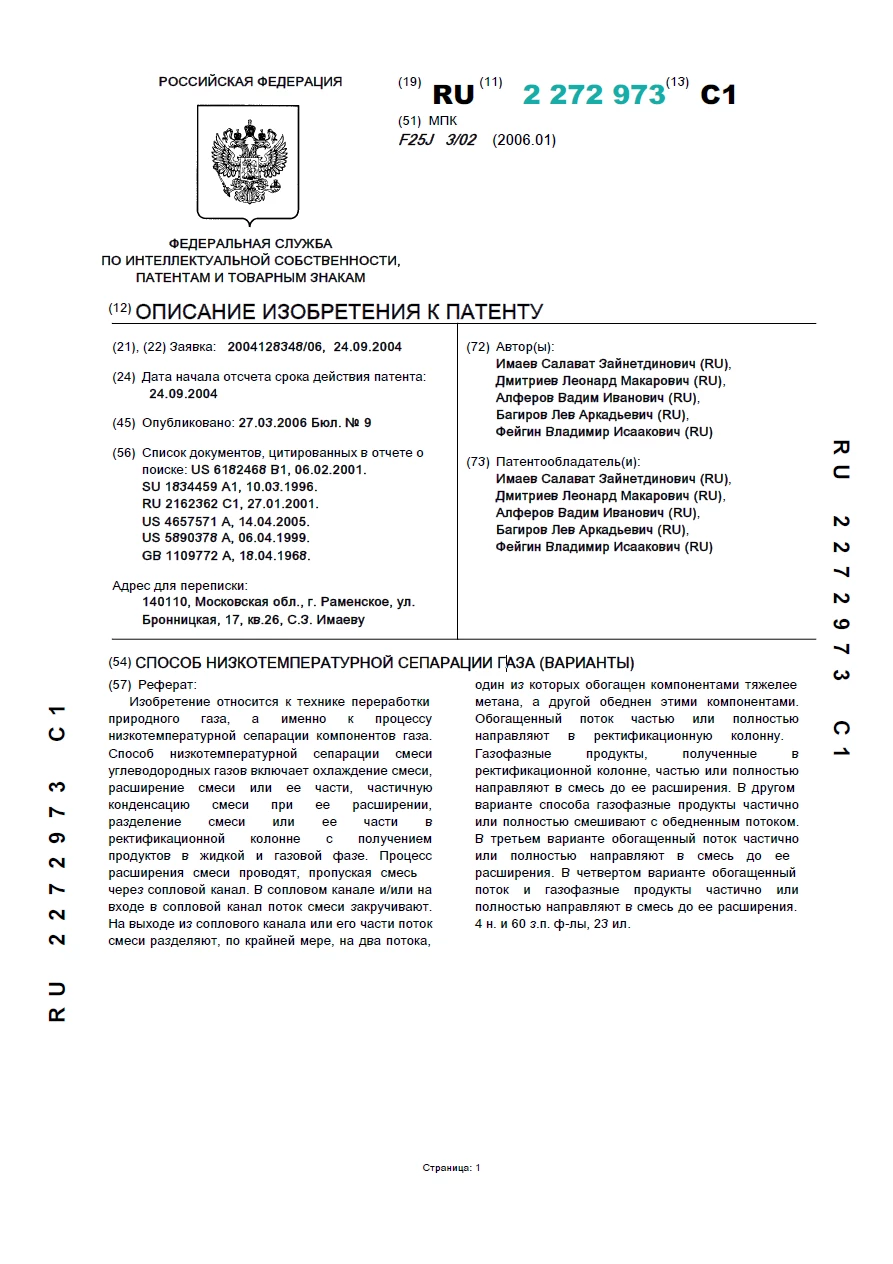

Способ низкотемпературной сепарации газа (варианты)

Способ низкотемпературной сепарации газа (варианты)

Автор: Имаев С. З., Дмитриев Л. М., Алферов В. И.

Год: 2004Язык: РусскийТип: Патенты

Изобретение относится к технике переработки природного газа, а именно к процессу низкотемпературной сепарации компонентов газа. Способ низкотемпературной сепарации смеси углеводородных газов включает охлаждение смеси, расширение смеси или ее части, частичную конденсацию смеси при ее расширении, разделение смеси или ее части в ректификационной колонне с получением продуктов в жидкой и газовой фазе. Процесс расширения смеси проводят, пропуская смесь через сопловой канал. В сопловом канале и/или на входе в сопловой канал поток смеси закручивают. На выходе из соплового канала или его части поток смеси разделяют, по крайней мере, на два потока, один из которых обогащен компонентами тяжелее метана, а другой обеднен этими компонентами. Обогащенный поток частью или полностью направляют в ректификационную колонну. Газофазные продукты, полученные в ректификационной колонне, частью или полностью направляют в смесь до ее расширения. В другом варианте способа газофазные продукты частично или полностью смешивают с обедненным потоком. В третьем варианте обогащенный поток частично или полностью направляют в смесь до ее расширения. В четвертом варианте обогащенный поток и газофазные продукты частично или полностью направляют в смесь до ее расширения.
