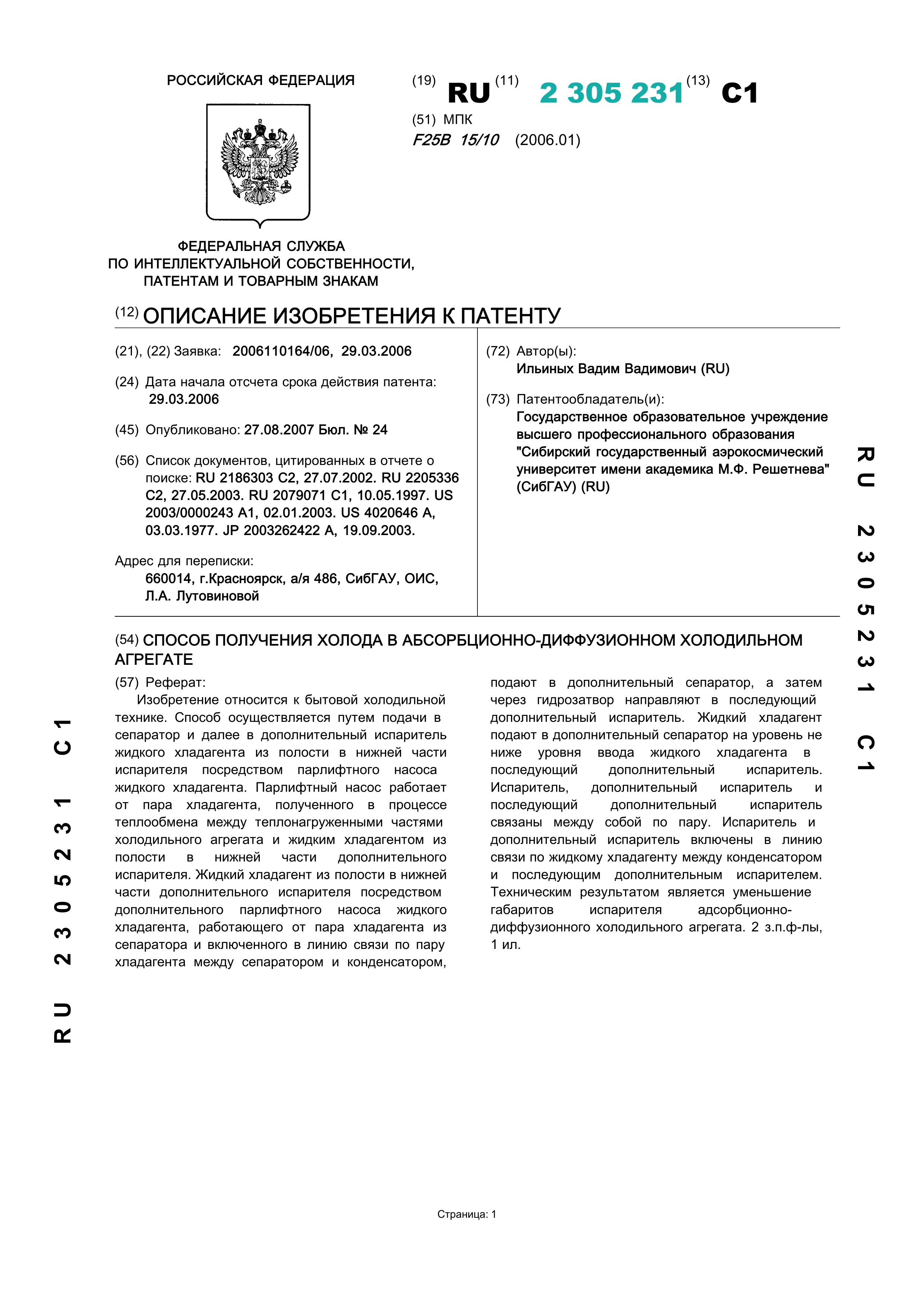

Способ получения холода в абсорбционно-диффузионном холодильном агрегате

Способ получения холода в абсорбционно-диффузионном холодильном агрегате

Автор: Ильиных В. В.

Год: 2006Язык: РусскийТип: Патенты

Изобретение относится к бытовой холодильной технике. Способ осуществляется путем подачи в сепаратор и далее в дополнительный испаритель жидкого хладагента из полости в нижней части испарителя посредством парлифтного насоса жидкого хладагента. Парлифтный насос работает от пара хладагента, полученного в процессе теплообмена между теплонагруженными част ми холодильного агрегата и жидким хладагентом из полости в нижней части дополнительного испарителя. Жидкий хладагент из полости в нижней части дополнительного испарителя посредством дополнительного парлифтного насоса жидкого хладагента, работающего от пара хладагента из сепаратора и включенного в линию связи по пару хладагента между сепаратором и конденсатором, подают в дополнительный сепаратор, а затем через гидрозатвор направляют в последующий дополнительный испаритель. Жидкий хладагент подают в дополнительный сепаратор на уровень не ниже уровня ввода жидкого хладагента в последующий дополнительный испаритель. Испаритель, дополнительный испаритель и последующий дополнительный испаритель связаны между собой по пару. Испаритель и дополнительный испаритель включены в линию связи по жидкому хладагенту между конденсатором и последующим дополнительным испарителем. Техническим результатом является уменьшение габаритов испарителя адсорбционно- диффузионного холодильного агрегата.
