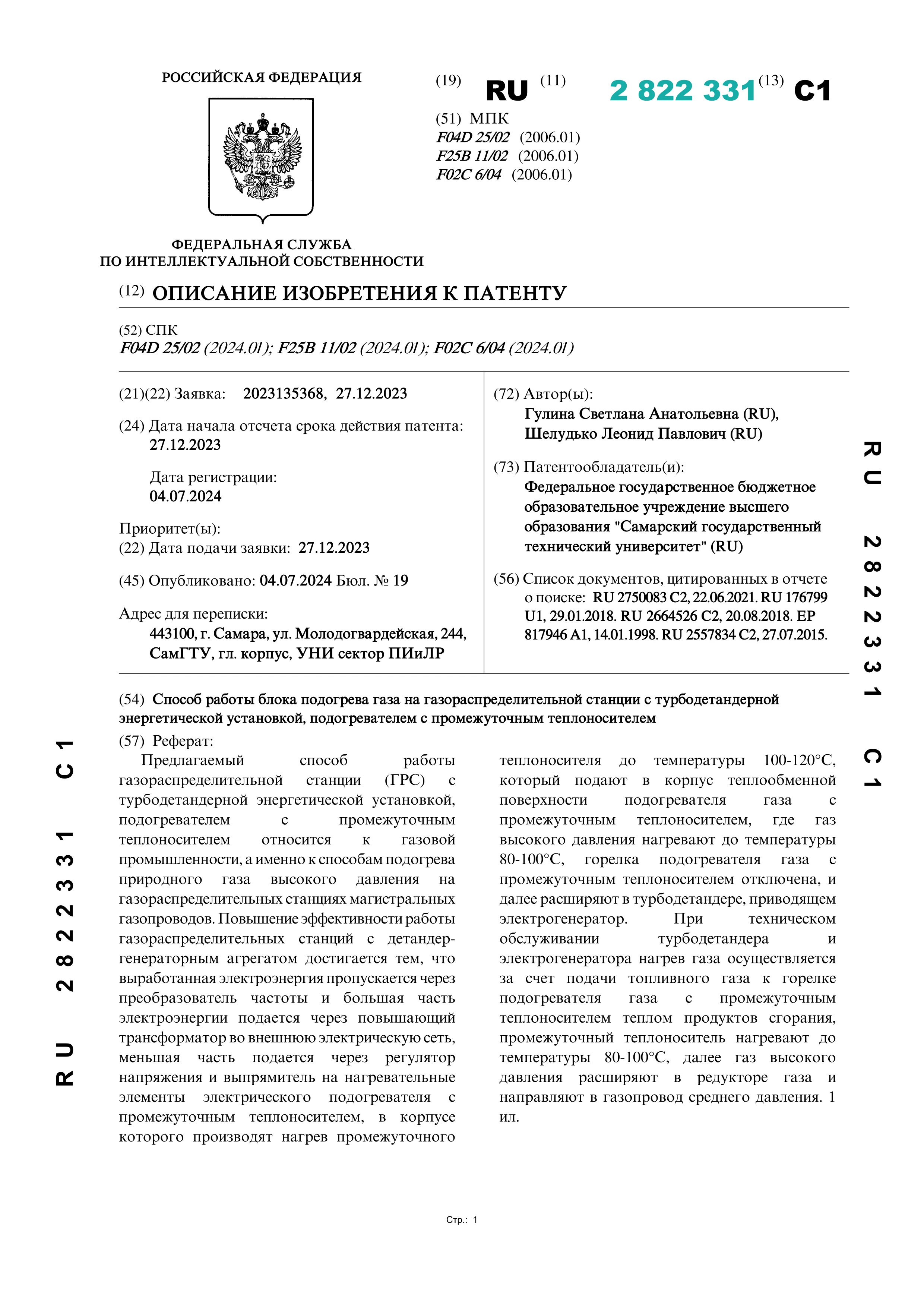

Способ работы блока подогрева газа на газораспределительной станции с турбодетандерной энергетической установкой, подогревателем с промежуточным теплоносителем

Способ работы блока подогрева газа на газораспределительной станции с турбодетандерной энергетической установкой, подогревателем с промежуточным теплоносителем

Автор: Гулина С. А., Шелудько Л. П.

Год: 2023Язык: РусскийТип: Патенты

Предлагаемый способ работы газораспределительной станции (ГРС) с турбодетандерной энергетической установкой, подогревателем с промежуточным теплоносителем относится к газовой промышленности, а именно к способам подогрева природного газа высокого давления на газораспределительных станциях магистральных газопроводов. Повышение эффективности работы газораспределительных станций с детандер-генераторным агрегатом достигается тем, что выработанная электроэнергия пропускается через преобразователь частоты и большая часть электроэнергии подается через повышающий трансформатор во внешнюю электрическую сеть, меньшая часть подается через регулятор напряжения и выпрямитель на нагревательные элементы электрического подогревателя с промежуточным теплоносителем, в корпусе которого производят нагрев промежуточного теплоносителя до температуры 100-120°С, который подают в корпус теплообменной поверхности подогревателя газа с промежуточным теплоносителем, где газ высокого давления нагревают до температуры 80-100°С, горелка подогревателя газа с промежуточным теплоносителем отключена, и далее расширяют в турбодетандере, приводящем электрогенератор. При техническом обслуживании турбодетандера и электрогенератора нагрев газа осуществляется за счет подачи топливного газа к горелке подогревателя газа с промежуточным теплоносителем теплом продуктов сгорания, промежуточный теплоноситель нагревают до температуры 80-100°С, далее газ высокого давления расширяют в редукторе газа и направляют в газопровод среднего давления.
