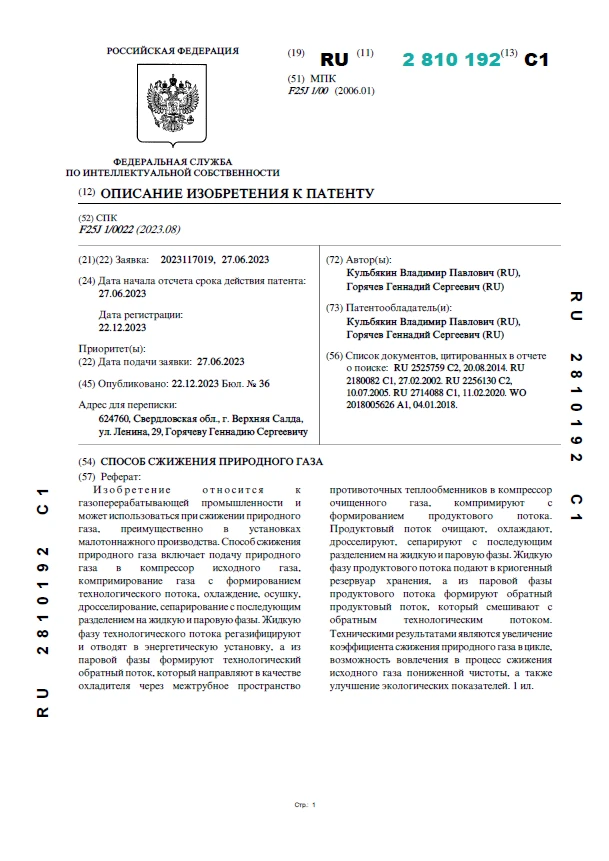

Способ сжижения природного газа

Способ сжижения природного газа

Автор: Кульбякин В. П., Горячев Г. С.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к газоперерабатывающей промышленности и может использоваться при сжижении природного газа, преимущественно в установках малотоннажного производства. Способ сжижения природного газа включает подачу природного газа в компрессор исходного газа, компримирование газа с формированием технологического потока, охлаждение, осушку, дросселирование, сепарирование с последующим разделением на жидкую и паровую фазы. Жидкую фазу технологического потока регазифицируют и отводят в энергетическую установку, а из паровой фазы формируют технологический обратный поток, который направляют в качестве охладителя через межтрубное пространство противоточных теплообменников в компрессор очищенного газа, компримируют с формированием продуктового потока. Продуктовый поток очищают, охлаждают, дросселируют, сепарируют с последующим разделением на жидкую и паровую фазы. Жидкую фазу продуктового потока подают в криогенный резервуар хранения, а из паровой фазы продуктового потока формируют обратный продуктовый поток, который смешивают с обратным технологическим потоком. Техническими результатами являются увеличение коэффициента сжижения природного газа в цикле, возможность вовлечения в процесс сжижения исходного газа пониженной чистоты, а также улучшение экологических показателей.
