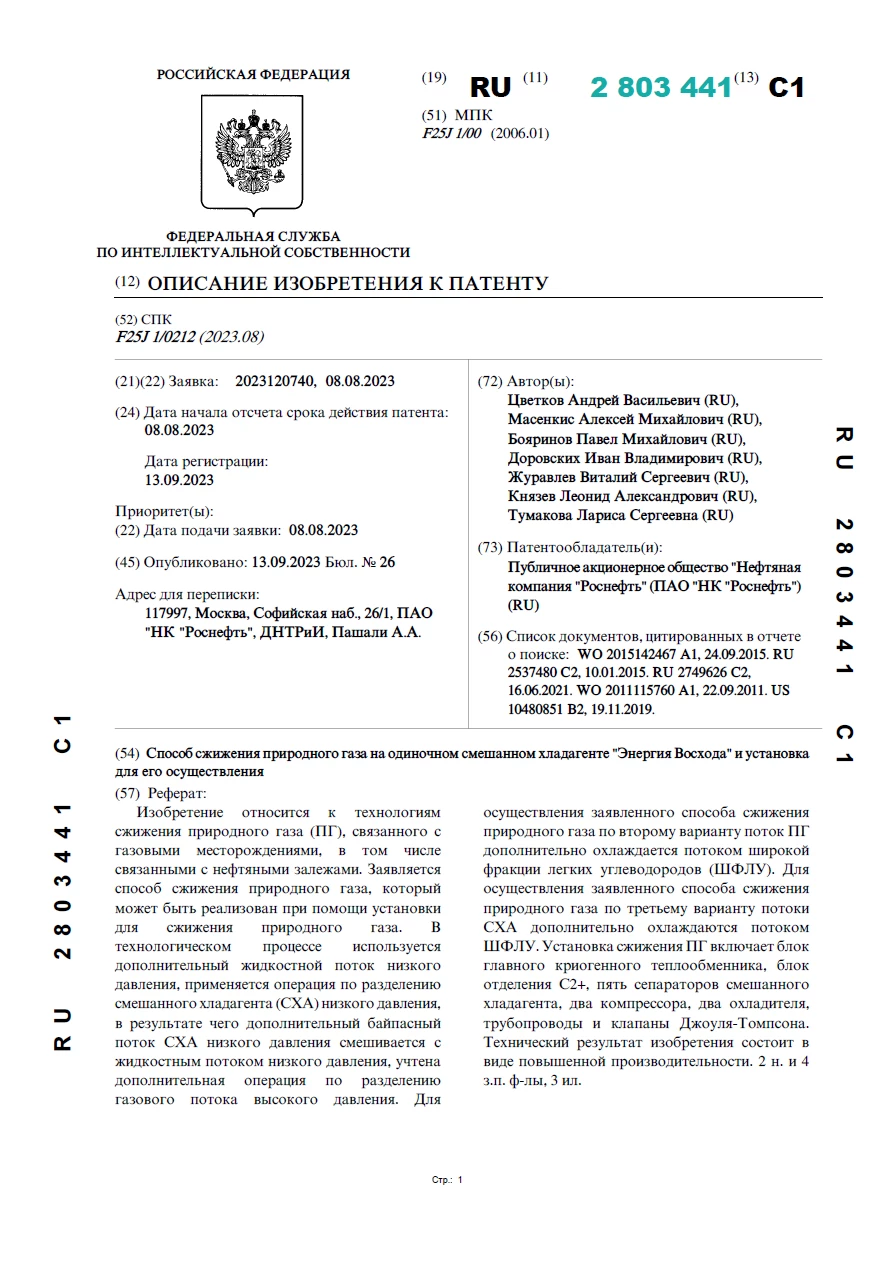

Способ сжижения природного газа на одиночном смешанном хладагенте Энергия Восхода и установка для его осуществления

Способ сжижения природного газа на одиночном смешанном хладагенте Энергия Восхода и установка для его осуществления

Автор: Цветков А. В., Масенкис А. М., Бояринов П. М.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к технологиям сжижения природного газа (ПГ), связанного с газовыми месторождениями, в том числе связанными с нефтяными залежами. Заявляется способ сжижения природного газа, который может быть реализован при помощи установки для сжижения природного газа. В технологическом процессе используется дополнительный жидкостной поток низкого давления, применяется операция по разделению смешанного хладагента (СХА) низкого давления, в результате чего дополнительный байпасный поток СХА низкого давления смешивается с жидкостным потоком низкого давления, учтена дополнительная операция по разделению газового потока высокого давления. Для осуществления заявленного способа сжижения природного газа по второму варианту поток ПГ дополнительно охлаждается потоком широкой фракции легких углеводородов (ШФЛУ). Для осуществления заявленного способа сжижения природного газа по третьему варианту потоки СХА дополнительно охлаждаются потоком ШФЛУ. Установка сжижения ПГ включает блок главного криогенного теплообменника, блок отделения С2+, пять сепараторов смешанного хладагента, два компрессора, два охладителя, трубопроводы и клапаны Джоуля-Томпсона. Технический результат изобретения состоит в виде повышенной производительности.
