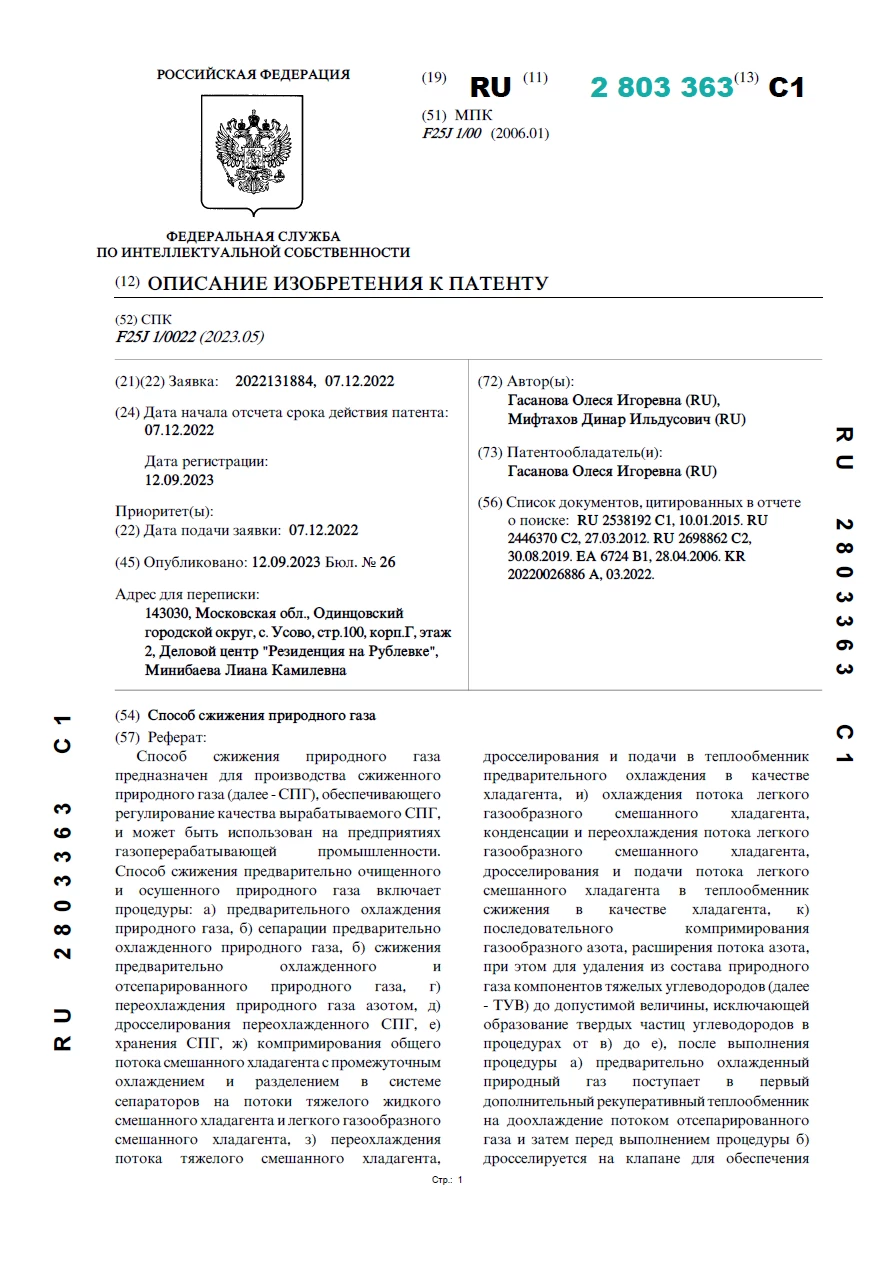

Способ сжижения природного газа

Способ сжижения природного газа

Автор: Гасанова О. И., Мифтахов Д. И.

Год: 2023Язык: РусскийТип: Патенты

Способ сжижения природного газа предназначен для производства сжиженного природного газа (далее — СПГ), обеспечивающего регулирование качества вырабатываемого СПГ, и может быть использован на предприятиях газоперерабатывающей промышленности. Способ сжижения предварительно очищенного и осушенного природного газа включает процедуры: а) предварительного охлаждения природного газа, б) сепарации предварительно охлажденного природного газа, б) сжижения предварительно охлажденного и отсепарированного природного газа, г) переохлаждения природного газа азотом, д) дросселирования переохлажденного СПГ, е) хранения СПГ, ж) компримирования общего потока смешанного хладагента с промежуточным охлаждением и разделением в системе сепараторов на потоки тяжелого жидкого смешанного хладагента и легкого газообразного смешанного хладагента, з) переохлаждения потока тяжелого смешанного хладагента, дросселирования и подачи в теплообменник предварительного охлаждения в качестве хладагента, и) охлаждения потока легкого газообразного смешанного хладагента, конденсации и переохлаждения потока легкого газообразного смешанного хладагента, дросселирования и подачи потока легкого смешанного хладагента в теплообменник сжижения в качестве хладагента, к) последовательного компримирования газообразного азота, расширения потока азота, при этом для удаления из состава природного газа компонентов тяжелых углеводородов (далее — ТУВ) до допустимой величины, исключающей образование твердых частиц углеводородов в процедурах от в) до е), после выполнения процедуры а) предварительно охлажденный природный газ поступает в первый дополнительный рекуперативный теплообменник на доохлаждение потоком отсепарированного газа и затем перед выполнением процедуры б) дросселируется на клапане для обеспечения следующих термобарических параметров при сепарации: давление в диапазоне от 3,0 до 5,5 МПа с условием обеспечения значения ниже псевдокритического давления смеси компонентов сырьевого природного газа; температура в диапазоне от минус 60 до минус 85°C с условием обеспечения значения в диапазоне 85-105% от псевдокритической температуры смеси компонентов сырьевого природного газа, соответствующей конденсации ТУВ. Заявляемый способ сжижения природного газа обеспечивает практическое отсутствие в СПГ тяжелых кристаллизируемых парафиновых и ароматических углеводородов, снижающих его качество и приводящих к рискам нарушения технологии производства СПГ.
