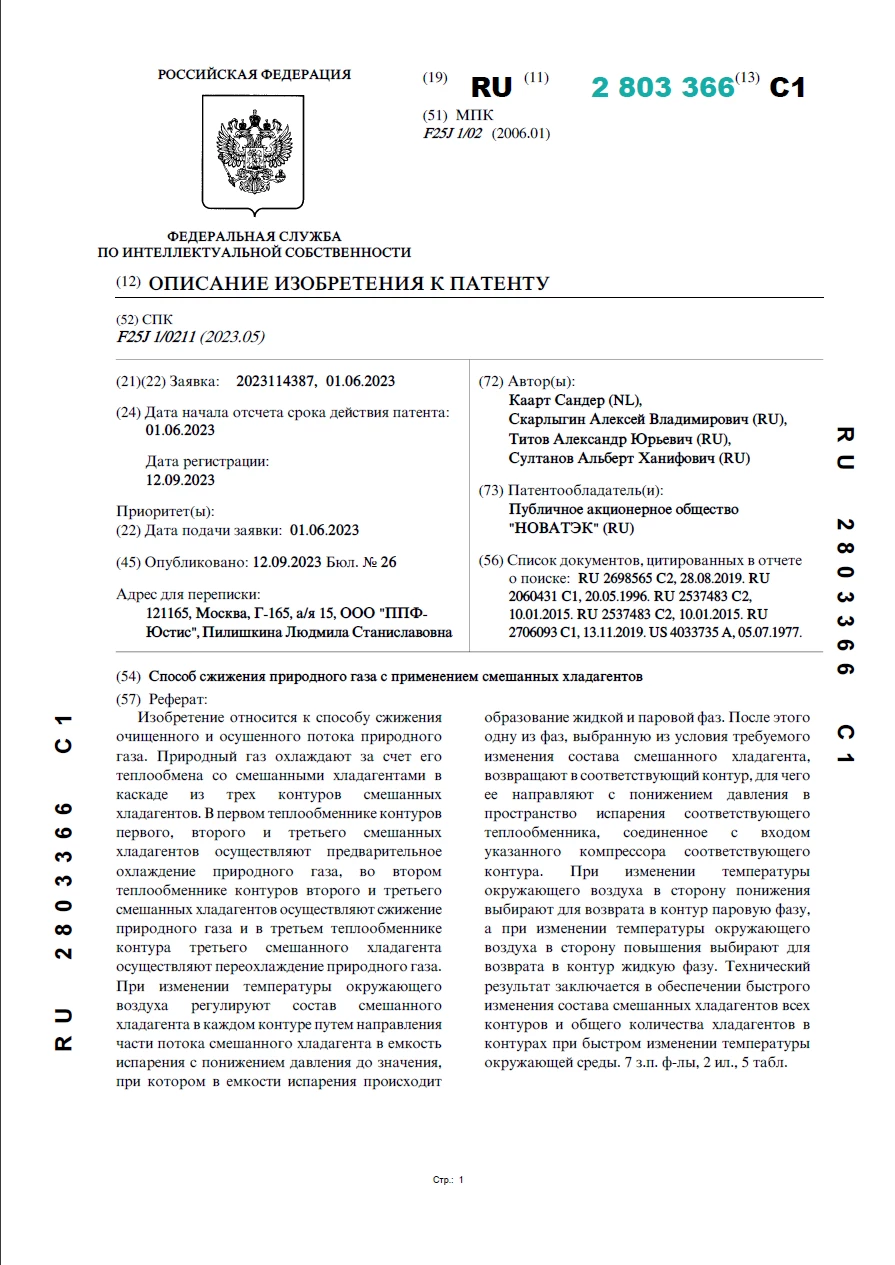

Способ сжижения природного газа с применением смешанных хладагентов

Способ сжижения природного газа с применением смешанных хладагентов

Автор: Каарт С., Скарлыгин А. В., Титов А. Ю.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к способу сжижения очищенного и осушенного потока природного газа. Природный газ охлаждают за счет его теплообмена со смешанными хладагентами в каскаде из трех контуров смешанных хладагентов. В первом теплообменнике контуров первого, второго и третьего смешанных хладагентов осуществляют предварительное охлаждение природного газа, во втором теплообменнике контуров второго и третьего смешанных хладагентов осуществляют сжижение природного газа и в третьем теплообменнике контура третьего смешанного хладагента осуществляют переохлаждение природного газа. При изменении температуры окружающего воздуха регулируют состав смешанного хладагента в каждом контуре путем направления части потока смешанного хладагента в емкость испарения с понижением давления до значения, при котором в емкости испарения происходит образование жидкой и паровой фаз. После этого одну из фаз, выбранную из условия требуемого изменения состава смешанного хладагента, возвращают в соответствующий контур, для чего ее направляют с понижением давления в пространство испарения соответствующего теплообменника, соединенное с входом указанного компрессора соответствующего контура. При изменении температуры окружающего воздуха в сторону понижения выбирают для возврата в контур паровую фазу, а при изменении температуры окружающего воздуха в сторону повышения выбирают для возврата в контур жидкую фазу. Технический результат заключается в обеспечении быстрого изменения состава смешанных хладагентов всех контуров и общего количества хладагентов в контурах при быстром изменении температуры окружающей среды.
