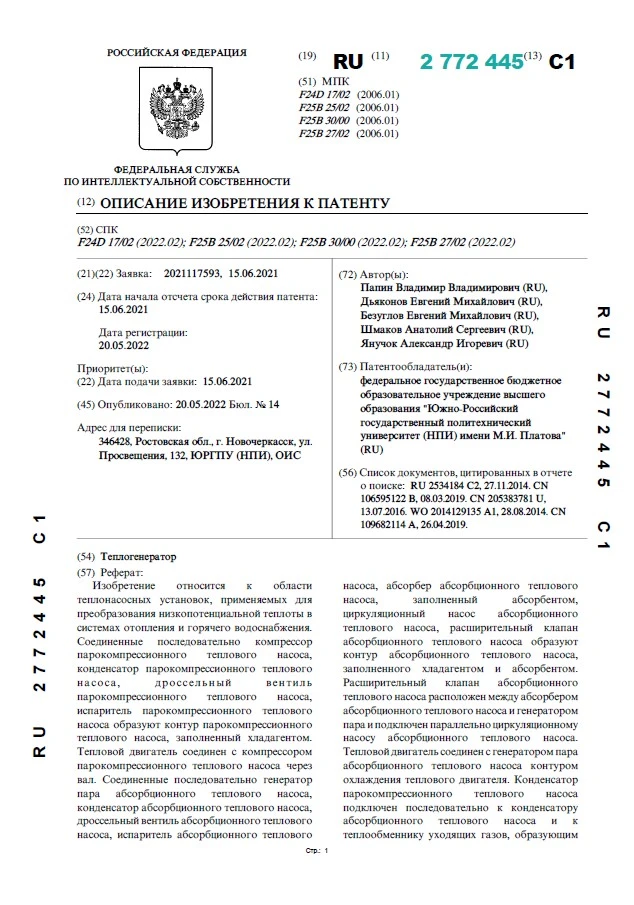

Теплогенератор

Изобретение относится к области теплонасосных установок, применяемых для преобразования низкопотенциальной теплоты в системах отопления и горячего водоснабжения. Соединенные последовательно компрессор парокомпрессионного теплового насоса, конденсатор парокомпрессионного теплового насоса, дроссельный вентиль парокомпрессионного теплового насоса, испаритель парокомпрессионного теплового насоса образуют контур парокомпрессионного теплового насоса, заполненный хладагентом. Тепловой двигатель соединен с компрессором парокомпрессионного теплового насоса через вал. Соединенные последовательно генератор пара абсорбционного теплового насоса, конденсатор абсорбционного теплового насоса, дроссельный вентиль абсорбционного теплового насоса, испаритель абсорбционного теплового насоса, абсорбер абсорбционного теплового насоса, заполненный абсорбентом, циркуляционный насос абсорбционного теплового насоса, расширительный клапан абсорбционного теплового насоса образуют контур абсорбционного теплового насоса, заполненного хладагентом и абсорбентом. Расширительный клапан абсорбционного теплового насоса расположен между абсорбером абсорбционного теплового насоса и генератором пара и подключен параллельно циркуляционному насосу абсорбционного теплового насоса. Тепловой двигатель соединен с генератором пара абсорбционного теплового насоса контуром охлаждения теплового двигателя. Конденсатор парокомпрессионного теплового насоса подключен последовательно к конденсатору абсорбционного теплового насоса и к теплообменнику уходящих газов, образующим контур системы теплоснабжения.

Технический результат заключается в совместном использовании энергии топлива и возобновляемой низкопотенциальной энергии окружающей среды для эффективного получения теплоты.
