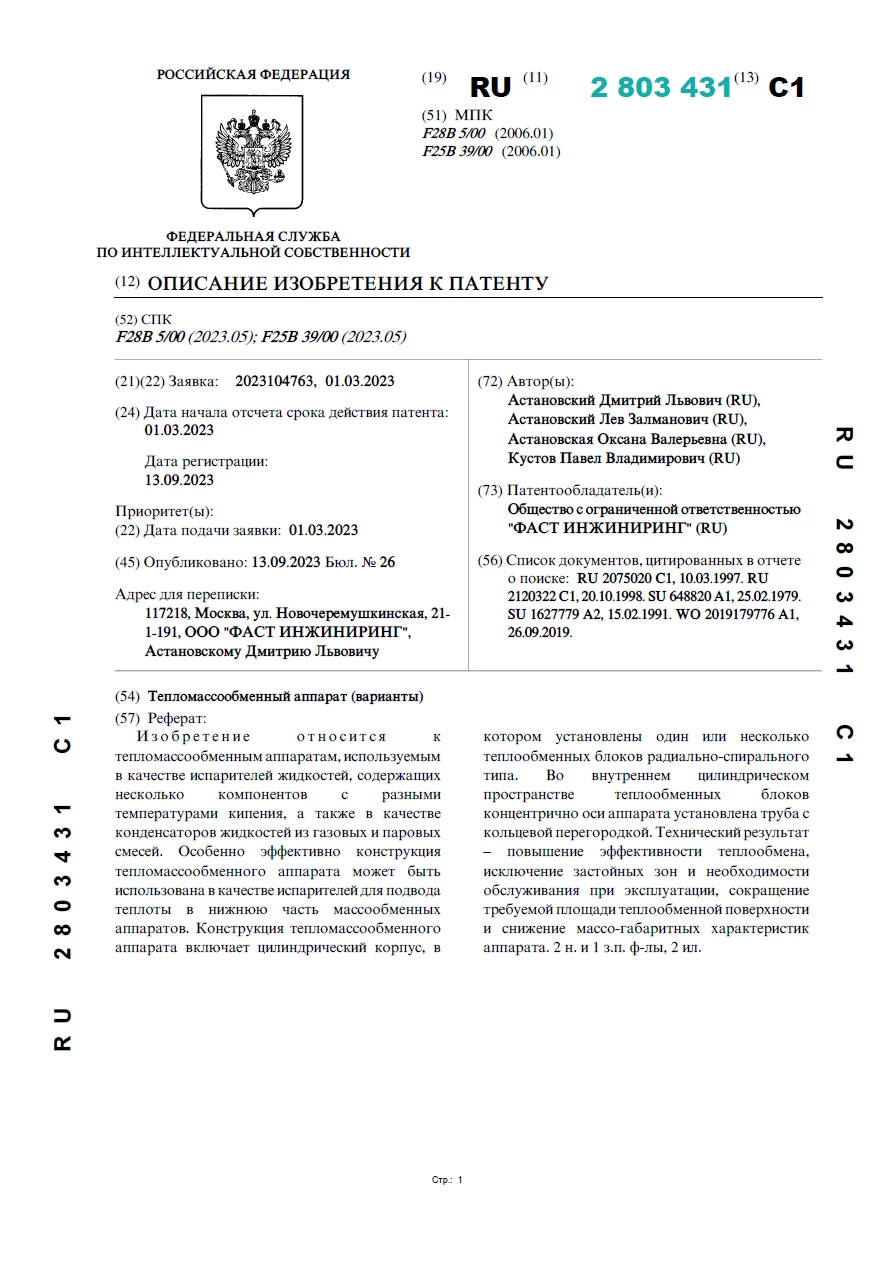

Тепломассообменный аппарат (варианты)

Изобретение относится к тепломассообменным аппаратам, используемым в качестве испарителей жидкостей, содержащих несколько компонентов с разными температурами кипения, а также в качестве конденсаторов жидкостей из газовых и паровых смесей. Особенно эффективно конструкция тепломассообменного аппарата может быть использована в качестве испарителей для подвода теплоты в нижнюю часть массообменных аппаратов. Конструкция тепломассообменного аппарата включает цилиндрический корпус, в котором установлены один или несколько теплообменных блоков радиально-спирального типа. Во внутреннем цилиндрическом пространстве теплообменных блоков концентрично оси аппарата установлена труба с кольцевой перегородкой. Технический результат — повышение эффективности теплообмена, исключение застойных зон и необходимости обслуживания при эксплуатации, сокращение требуемой площади теплообменной поверхности и снижение массо-габаритных характеристик аппарата
