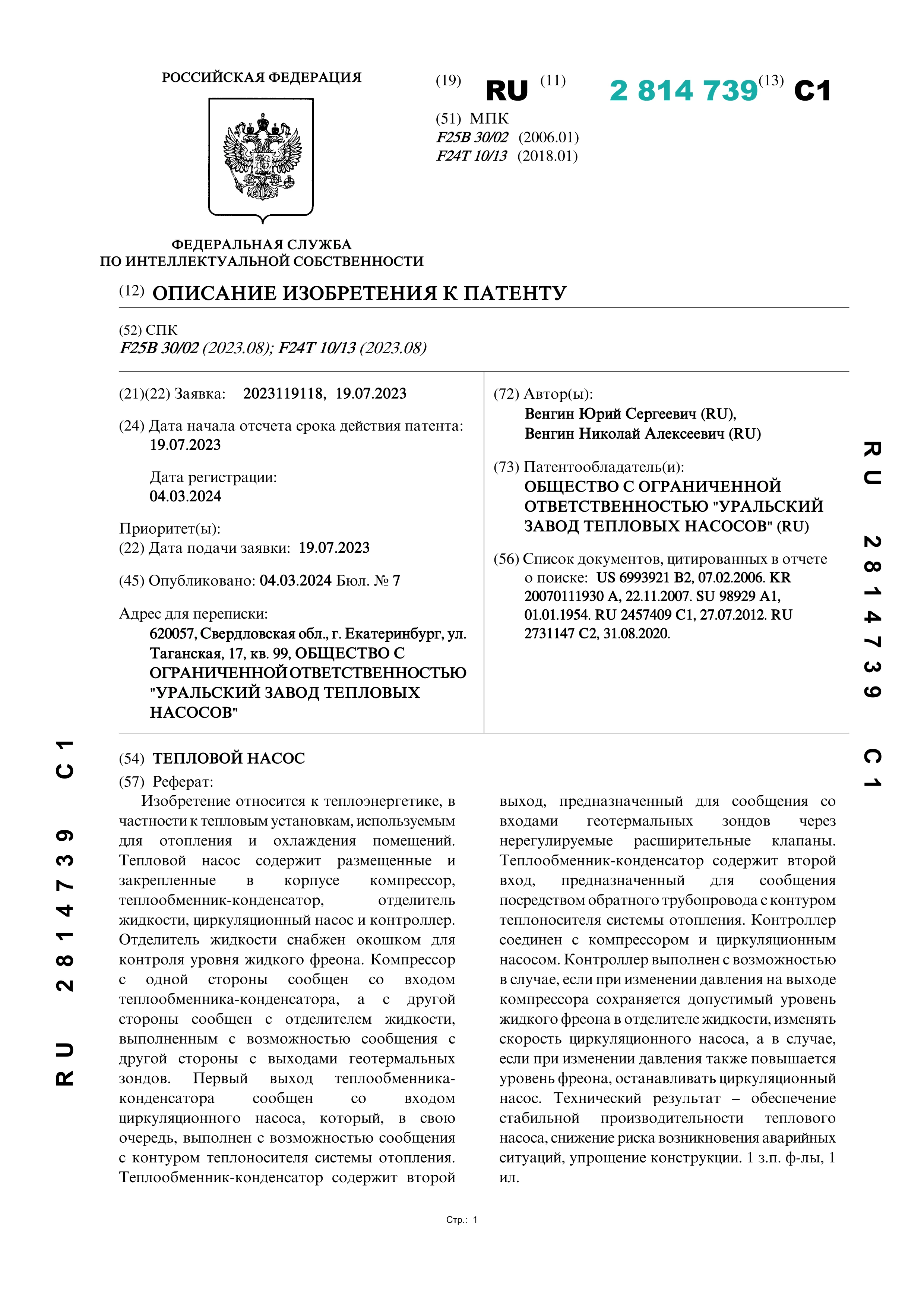

Тепловой насос

Автор: Венгин Ю. С., Венгин Н. А.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к теплоэнергетике, в частности к тепловым установкам, используемым для отопления и охлаждения помещений. Тепловой насос содержит размещенные и закрепленные в корпусе компрессор, теплообменник-конденсатор, отделитель жидкости, циркуляционный насос и контроллер. Отделитель жидкости снабжен окошком для контроля уровня жидкого фреона. Компрессор с одной стороны сообщен со входом теплообменника-конденсатора, а с другой стороны сообщен с отделителем жидкости, выполненным с возможностью сообщения с другой стороны с выходами геотермальных зондов. Первый выход теплообменника- конденсатора сообщен со входом циркуляционного насоса, который, в свою очередь, выполнен с возможностью сообщения с контуром теплоносителя системы отопления. Теплообменник-конденсатор содержит второй выход, предназначенный для сообщения со входами геотермальных зондов через нерегулируемые расширительные клапаны. Теплообменник-конденсатор содержит второй вход, предназначенный для сообщения посредством обратного трубопровода с контуром теплоносителя системы отопления. Контроллер соединен с компрессором и циркуляционным насосом. Контроллер выполнен с возможностью в случае, если при изменении давления на выходе компрессора сохраняется допустимый уровень жидкого фреона в отделителе жидкости, изменять скорость циркуляционного насоса, а в случае, если при изменении давления также повышается уровень фреона, останавливать циркуляционный насос. Технический результат – обеспечение стабильной производительности теплового насоса, снижение риска возникновения аварийных ситуаций, упрощение конструкции.
