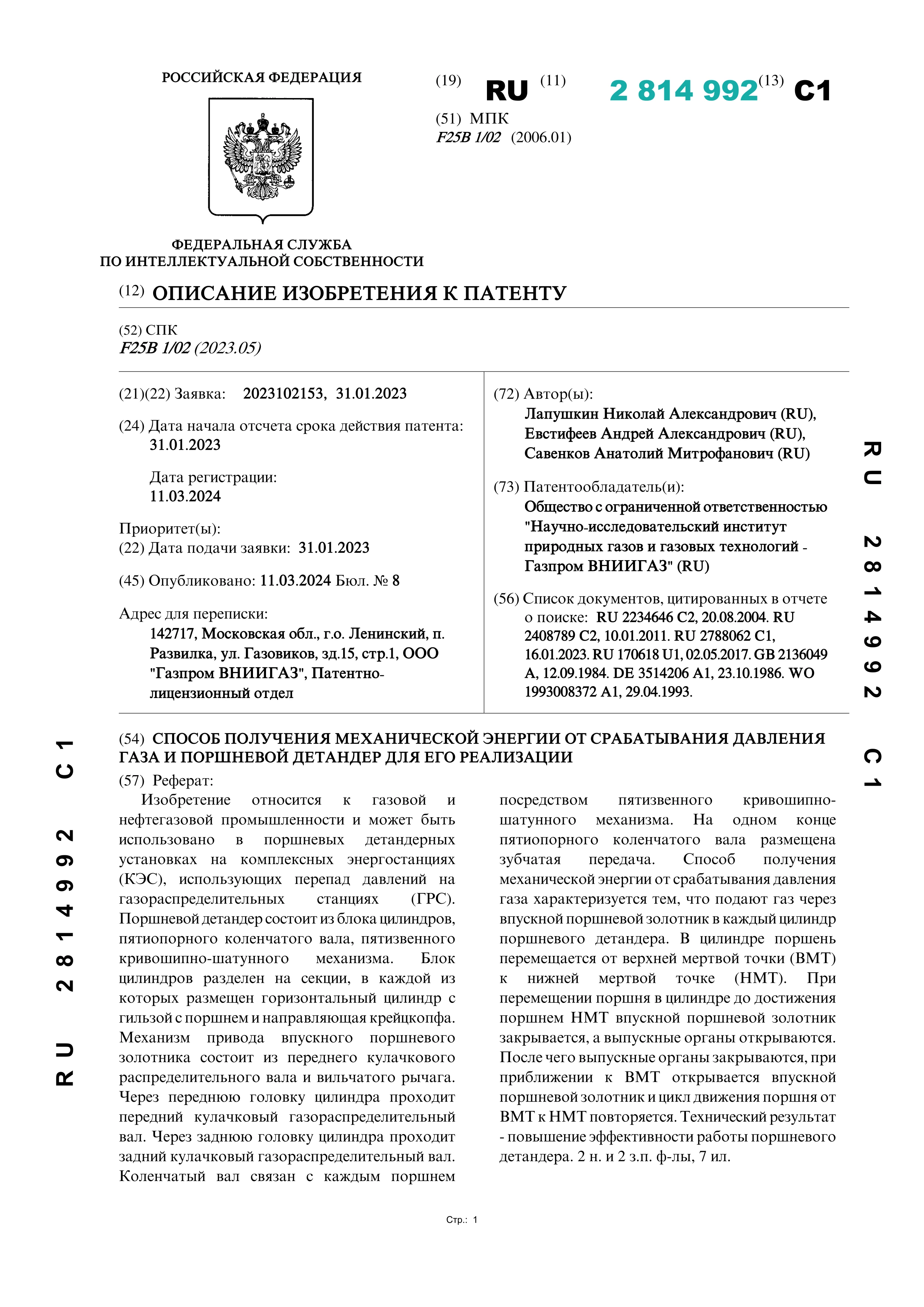

Способ получения механической энергии от срабатывания давления газа и поршневой детандер для его реализации

Способ получения механической энергии от срабатывания давления газа и поршневой детандер для его реализации

Автор: Лапушкин Н. А., Евстифеев А. А., Савенков А. М.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к газовой и нефтегазовой промышленности и может быть использовано в поршневых детандерных установках на комплексных энергостанциях (КЭС), использующих перепад давлений на газораспределительных станциях (ГРС). Поршневой детандер состоит из блока цилиндров, пятиопорного коленчатого вала, пятизвенного кривошипно-шатунного механизма. Блок цилиндров разделен на секции, в каждой из которых размещен горизонтальный цилиндр с гильзой с поршнем и направляющая крейцкопфа. Механизм привода впускного поршневого золотника состоит из переднего кулачкового распределительного вала и вильчатого рычага. Через переднюю головку цилиндра проходит передний кулачковый газораспределительный вал. Через заднюю головку цилиндра проходит задний кулачковый газораспределительный вал. Коленчатый вал связан с каждым поршнем шатунного механизма. На одном конце пятиопорного коленчатого вала размещена зубчатая передача. Способ получения механической энергии от срабатывания давления газа характеризуется тем, что подают газ через впускной поршневой золотник в каждый цилиндр поршневого детандера. В цилиндре поршень перемещается от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ). При перемещении поршня в цилиндре до достижения поршнем НМТ впускной поршневой золотник закрывается, а выпускные органы открываются. После чего выпускные органы закрываются, при приближении к ВМТ открывается впускной поршневой золотник и цикл движения поршня от ВМТ к НМТ повторяется. Технический результат - повышение эффективности работы поршневого детандера.
