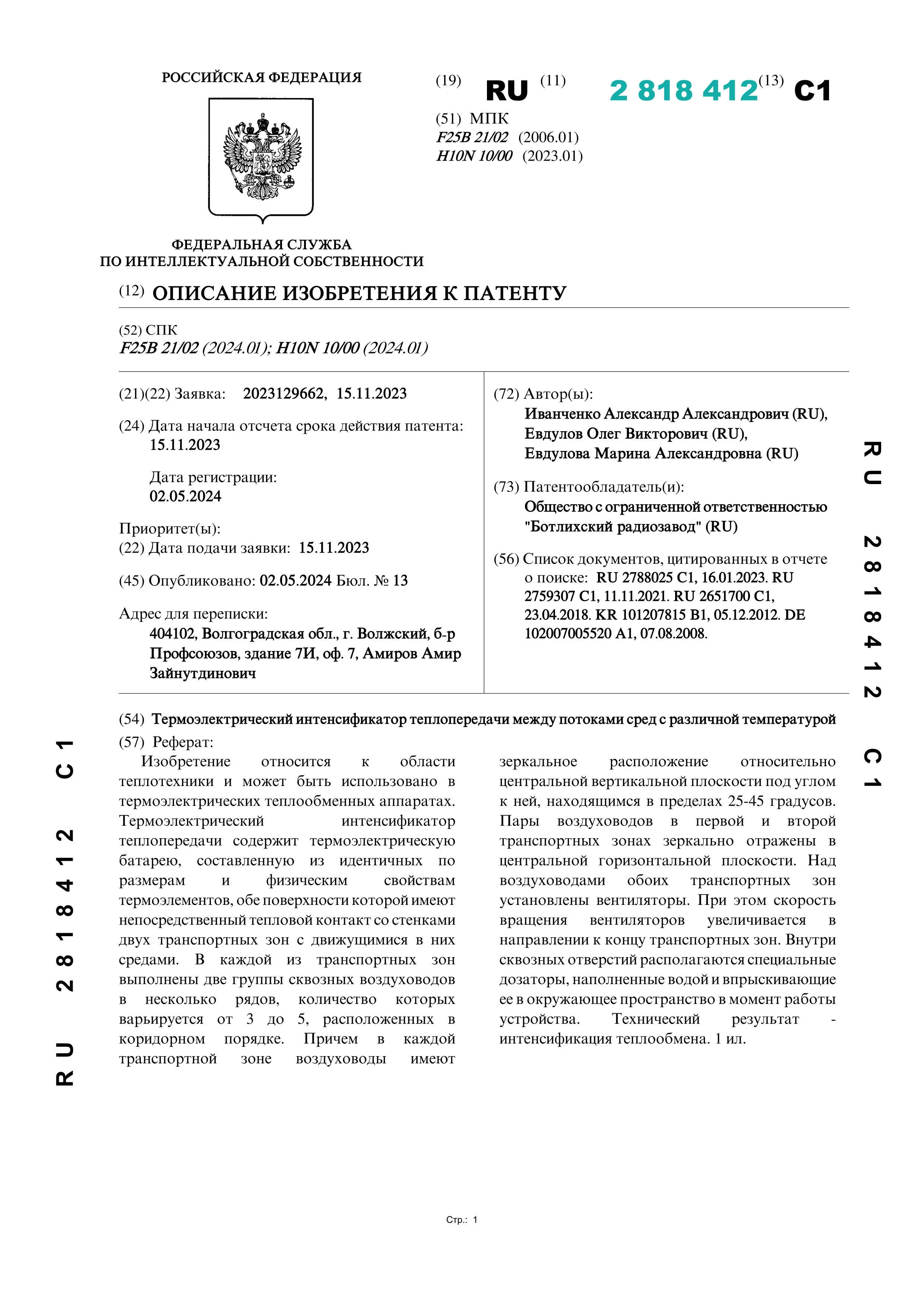

Термоэлектрический интенсификатор теплопередачи между потоками сред с различной температурой

Термоэлектрический интенсификатор теплопередачи между потоками сред с различной температурой

Автор: Иванченко А. А., Евдулов О. В., Евдулова М. А.

Год: 2023Язык: РусскийТип: Диссертации

Изобретение относится к области теплотехники и может быть использовано в термоэлектрических теплообменных аппаратах. Термоэлектрический интенсификатор теплопередачи содержит термоэлектрическую батарею, составленную из идентичных по размерам и физическим свойствам термоэлементов, обе поверхности которой имеют непосредственный тепловой контакт со стенками двух транспортных зон с движущимися в них средами. В каждой из транспортных зон выполнены две группы сквозных воздуховодов в несколько рядов, количество которых варьируется от 3 до 5, расположенных в коридорном порядке. Причем в каждой транспортной зоне воздуховоды имеют зеркальное расположение относительно центральной вертикальной плоскости под углом к ней, находящимся в пределах 25-45 градусов. Пары воздуховодов в первой и второй транспортных зонах зеркально отражены в центральной горизонтальной плоскости. Над воздуховодами обоих транспортных зон установлены вентиляторы. При этом скорость вращения вентиляторов увеличивается в направлении к концу транспортных зон. Внутри сквозных отверстий располагаются специальные дозаторы, наполненные водой и впрыскивающие ее в окружающее пространство в момент работы устройства. Технический результат - интенсификация теплообмена.
