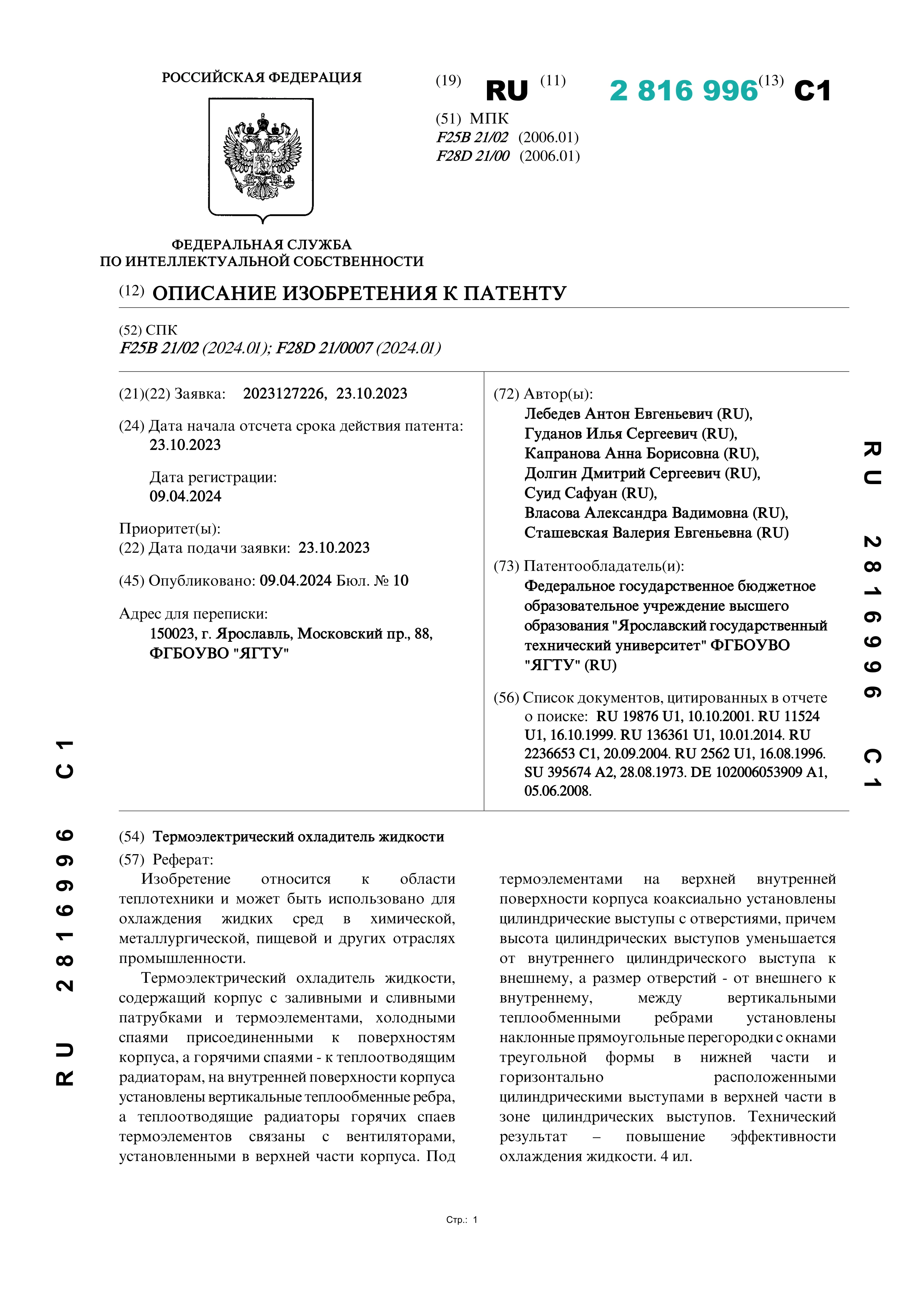

Термоэлектрический охладитель жидкости

Автор: Лебедев А. Е., Гуданов И. С., Капралова А. Б.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к области теплотехники и может быть использовано для охлаждения жидких сред в химической, металлургической, пищевой и других отраслях промышленности. Термоэлектрический охладитель жидкости, содержащий корпус с заливными и сливными патрубками и термоэлементами, холодными спаями присоединенными к поверхностям корпуса, а горячими спаями - к теплоотводящим радиаторам, на внутренней поверхности корпуса установлены вертикальные теплообменные ребра, а теплоотводящие радиаторы горячих спаев термоэлементов связаны с вентиляторами, установленными в верхней части корпуса. Под термоэлементами на верхней внутренней поверхности корпуса коаксиально установлены цилиндрические выступы с отверстиями, причем высота цилиндрических выступов уменьшается от внутреннего цилиндрического выступа к внешнему, а размер отверстий - от внешнего к внутреннему, между вертикальными теплообменными ребрами установлены наклонные прямоугольные перегородки с окнами треугольной формы в нижней части и горизонтально расположенными цилиндрическими выступами в верхней части в зоне цилиндрических выступов. Технический результат – повышение эффективности охлаждения жидкости.
