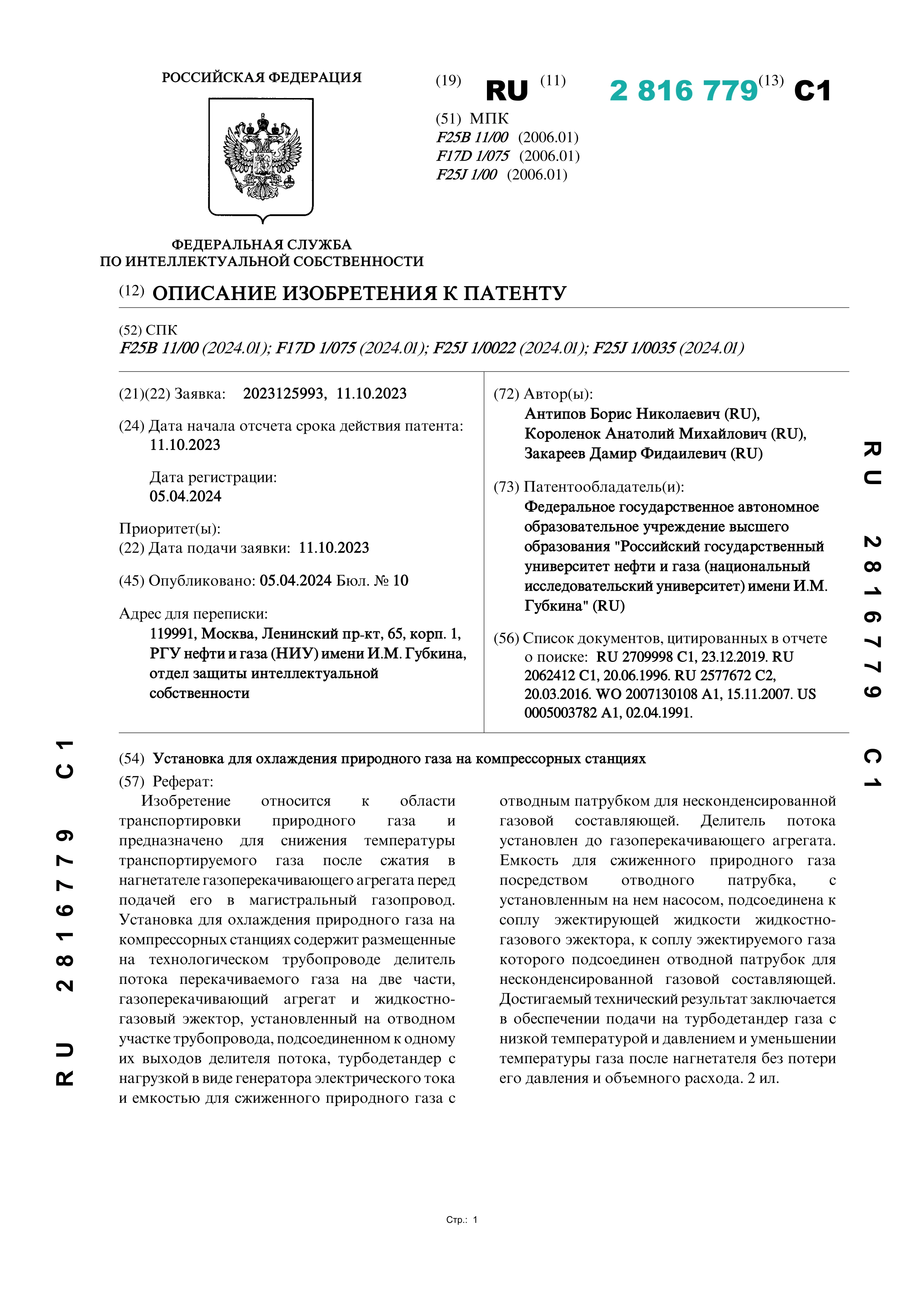

Установка для охлаждения природного газа на компрессорных станциях

Установка для охлаждения природного газа на компрессорных станциях

Автор: Антипов Б. Н., Короленок А. М., Закареев Д. Ф.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к области транспортировки природного газа и предназначено для снижения температуры транспортируемого газа после сжатия в нагнетателе газоперекачивающего агрегата перед подачей его в магистральный газопровод. Установка для охлаждения природного газа на компрессорных станциях содержит размещенные на технологическом трубопроводе делитель потока перекачиваемого газа на две части, газоперекачивающий агрегат и жидкостно- газовый эжектор, установленный на отводном участке трубопровода, подсоединенном к одному их выходов делителя потока, турбодетандер с нагрузкой в виде генератора электрического тока и емкостью для сжиженного природного газа с отводным патрубком для несконденсированной газовой составляющей. Делитель потока установлен до газоперекачивающего агрегата. Емкость для сжиженного природного газа посредством отводного патрубка, с установленным на нем насосом, подсоединена к соплу эжектирующей жидкости жидкостно- газового эжектора, к соплу эжектируемого газа которого подсоединен отводной патрубок для несконденсированной газовой составляющей. Достигаемый технический результат заключается в обеспечении подачи на турбодетандер газа с низкой температурой и давлением и уменьшении температуры газа после нагнетателя без потери его давления и объемного расхода.
