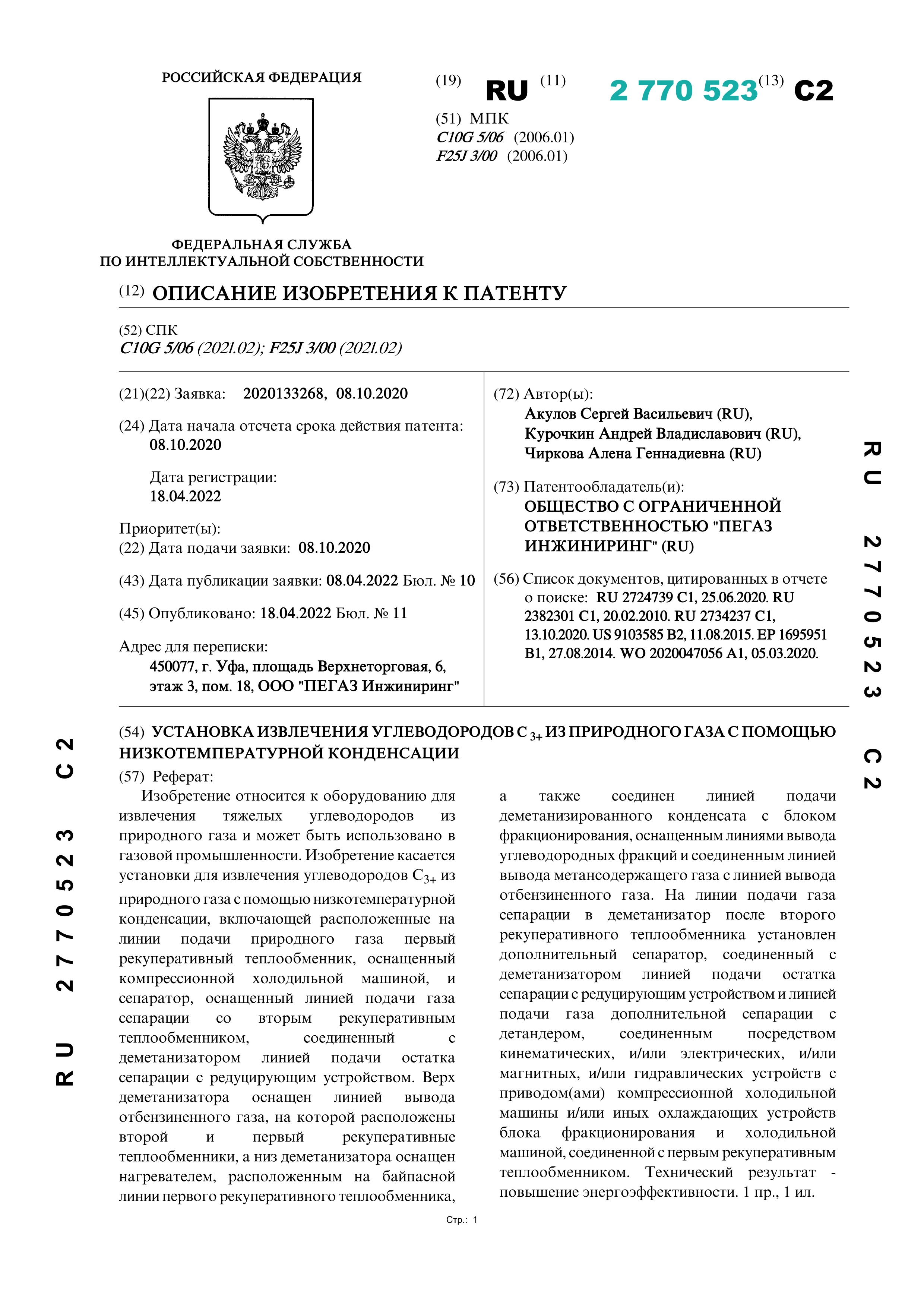

Установка извлечения углеводородов С3+ из природного газа с помощью низкотемпературной конденсации

Установка извлечения углеводородов С3+ из природного газа с помощью низкотемпературной конденсации

Автор: Акулов С. В., Курочкин А. В., Чиркова А. Г.

Год: 2020Язык: РусскийТип: Патенты

Изобретение относится к оборудованию для извлечения тяжелых углеводородов из природного газа и может быть использовано в газовой промышленности. Изобретение касается установки для извлечения углеводородов С3+ из природного газа с помощью низкотемпературной конденсации, включающей расположенные на линии подачи природного газа первый рекуперативный теплообменник, оснащенный компрессионной холодильной машиной, и сепаратор, оснащенный линией подачи газа сепарации со вторым рекуперативным теплообменником, соединенный с деметанизатором линией подачи остатка сепарации с редуцирующим устройством. Верх деметанизатора оснащен линией вывода отбензиненного газа, на которой расположены второй и первый рекуперативные теплообменники, а низ деметанизатора оснащен нагревателем, расположенным на байпасной линии первого рекуперативного теплообменника, а также соединен линией подачи деметанизированного конденсата с блоком фракционирования, оснащенным линиями вывода углеводородных фракций и соединенным линией вывода метансодержащего газа с линией вывода отбензиненного газа. На линии подачи газа сепарации в деметанизатор после второго рекуперативного теплообменника установлен дополнительный сепаратор, соединенный с деметанизатором линией подачи остатка сепарации с редуцирующим устройством и линией подачи газа дополнительной сепарации с детандером, соединенным посредством кинематических, и/или электрических, и/или магнитных, и/или гидравлических устройств с приводом(ами) компрессионной холодильной машины и/или иных охлаждающих устройств блока фракционирования и холодильной машиной, соединенной с первым рекуперативным теплообменником. Технический результат — повышение энергоэффективности.
