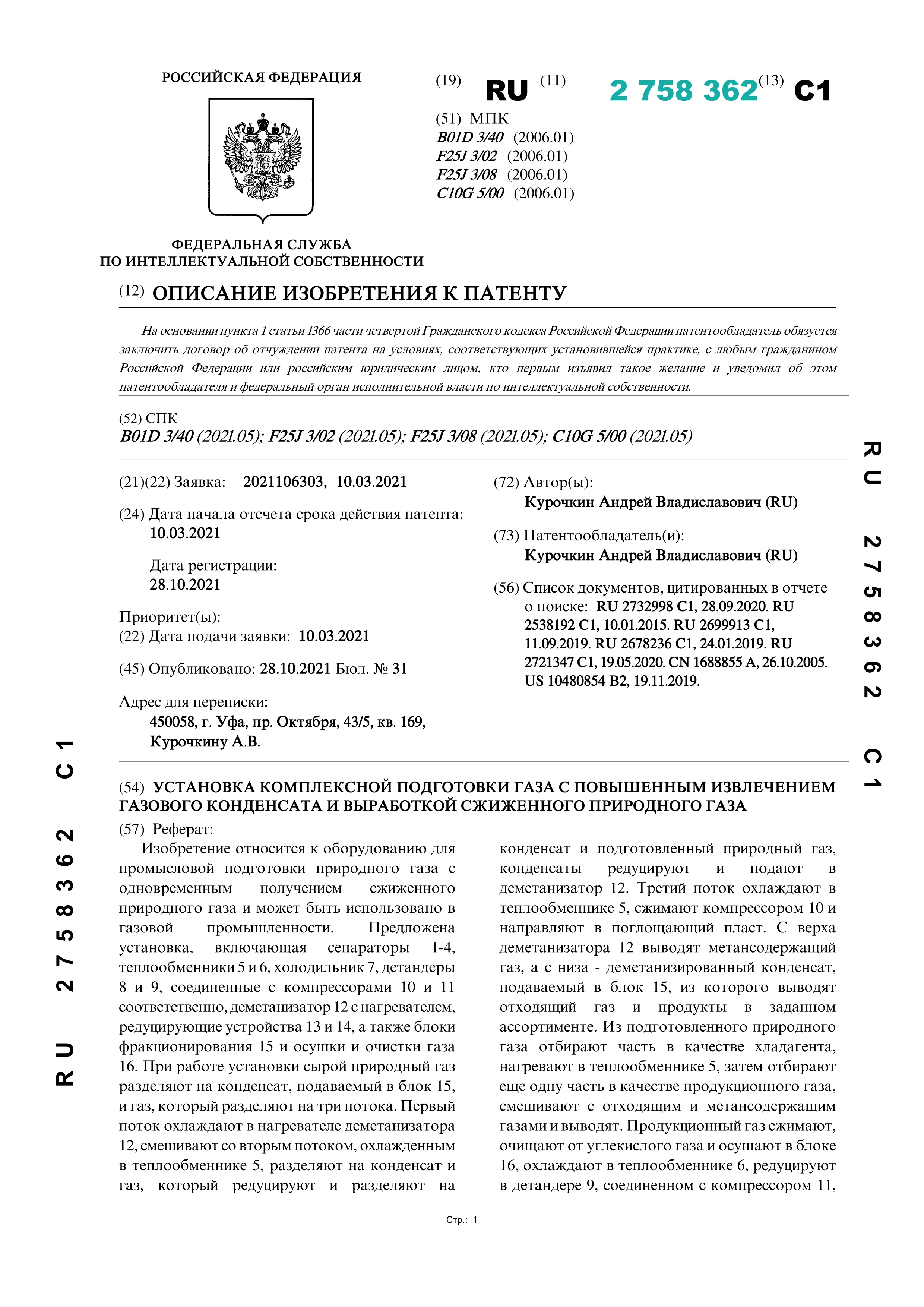

Установка комплексной подготовки газа с повышенным извлечением газового конденсата и выработкой сжиженного природного газа

Изобретение относится к оборудованию для промысловой подготовки природного газа с одновременным получением сжиженного природного газа и может быть использовано в газовой промышленности. Предложена установка, включающая сепараторы 1-4, теплообменники 5 и 6, холодильник 7, детандеры 8 и 9, соединенные с компрессорами 10 и 11 соответственно, деметанизатор 12 с нагревателем, редуцирующие устройства 13 и 14, а также блоки фракционирования 15 и осушки и очистки газа 16. При работе установки сырой природный газ разделяют на конденсат, подаваемый в блок 15, и газ, который разделяют на три потока. Первый поток охлаждают в нагревателе деметанизатора 12, смешивают со вторым потоком, охлажденным в теплообменнике 5, разделяют на конденсат и газ, который редуцируют и разделяют на конденсат и подготовленный природный газ, конденсаты редуцируют и подают в деметанизатор 12. Третий поток охлаждают в теплообменнике 5, сжимают компрессором 10 и направляют в поглощающий пласт. С верха деметанизатора 12 выводят метансодержащий газ, а с низа - деметанизированный конденсат, подаваемый в блок 15, из которого выводят отходящий газ и продукты в заданном ассортименте. Из подготовленного природного газа отбирают часть в качестве хладагента, нагревают в теплообменнике 5, затем отбирают еще одну часть в качестве продукционного газа, смешивают с отходящим и метансодержащим газами и выводят. Продукционный газ сжимают, очищают от углекислого газа и осушают в блоке 16, охлаждают в теплообменнике 6, редуцируют в детандере 9, соединенном с компрессором 11, и разделяют в сепараторе 4 на СПГ и топливный газ, выводимый с установки после нагрева в теплообменнике 6. Технический результат - увеличение выхода газового конденсата.
