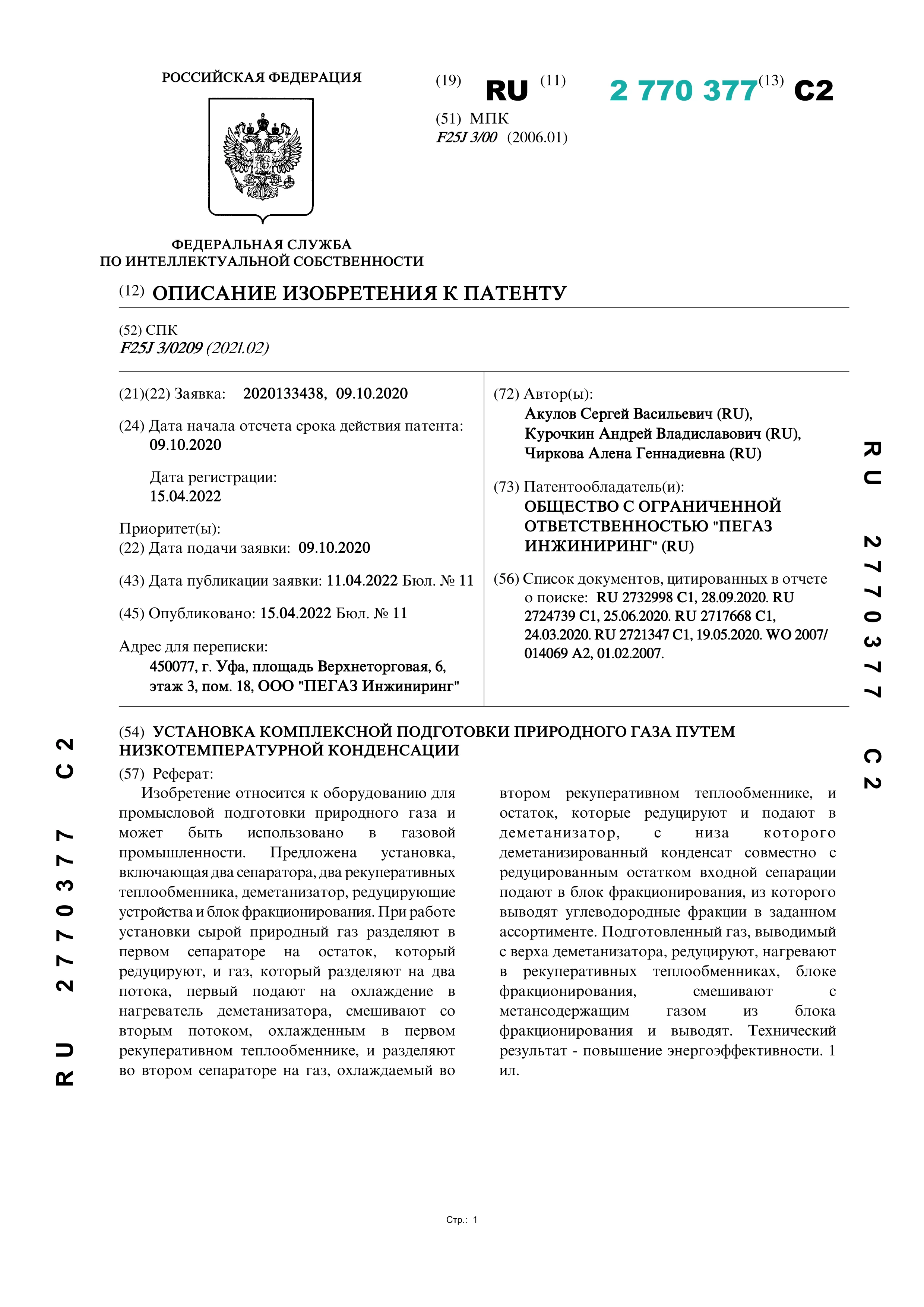

Установка комплексной подготовки природного газа путем низкотемпературной конденсации

Установка комплексной подготовки природного газа путем низкотемпературной конденсации

Автор: Акулов С. В., Курочкин А. В., Чиркова А. Г.

Год: 2020Язык: РусскийТип: Патенты

Изобретение относится к оборудованию для промысловой подготовки природного газа и может быть использовано в газовой промышленности. Предложена установка, включающая два сепаратора, два рекуперативных теплообменника, деметанизатор, редуцирующие устройства и блок фракционирования. При работе установки сырой природный газ разделяют в первом сепараторе на остаток, который редуцируют, и газ, который разделяют на два потока, первый подают на охлаждение в нагреватель деметанизатора, смешивают со вторым потоком, охлажденным в первом рекуперативном теплообменнике, и разделяют во втором сепараторе на газ, охлаждаемый во втором рекуперативном теплообменнике, и остаток, которые редуцируют и подают в деметанизатор, с низа которого деметанизированный конденсат совместно с редуцированным остатком входной сепарации подают в блок фракционирования, из которого выводят углеводородные фракции в заданном ассортименте. Подготовленный газ, выводимый с верха деметанизатора, редуцируют, нагревают в рекуперативных теплообменниках, блоке фракционирования, смешивают с метансодержащим газом из блока фракционирования и выводят. Технический результат - повышение энергоэффективности.
