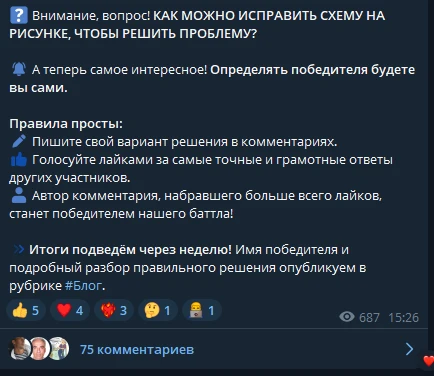

Пояснения к вопросу в канале Академии Криофрост от 10.07.2025. Вопрос заключался в способах исправить неправильную схему для обеспечения работы в зимнем режиме.

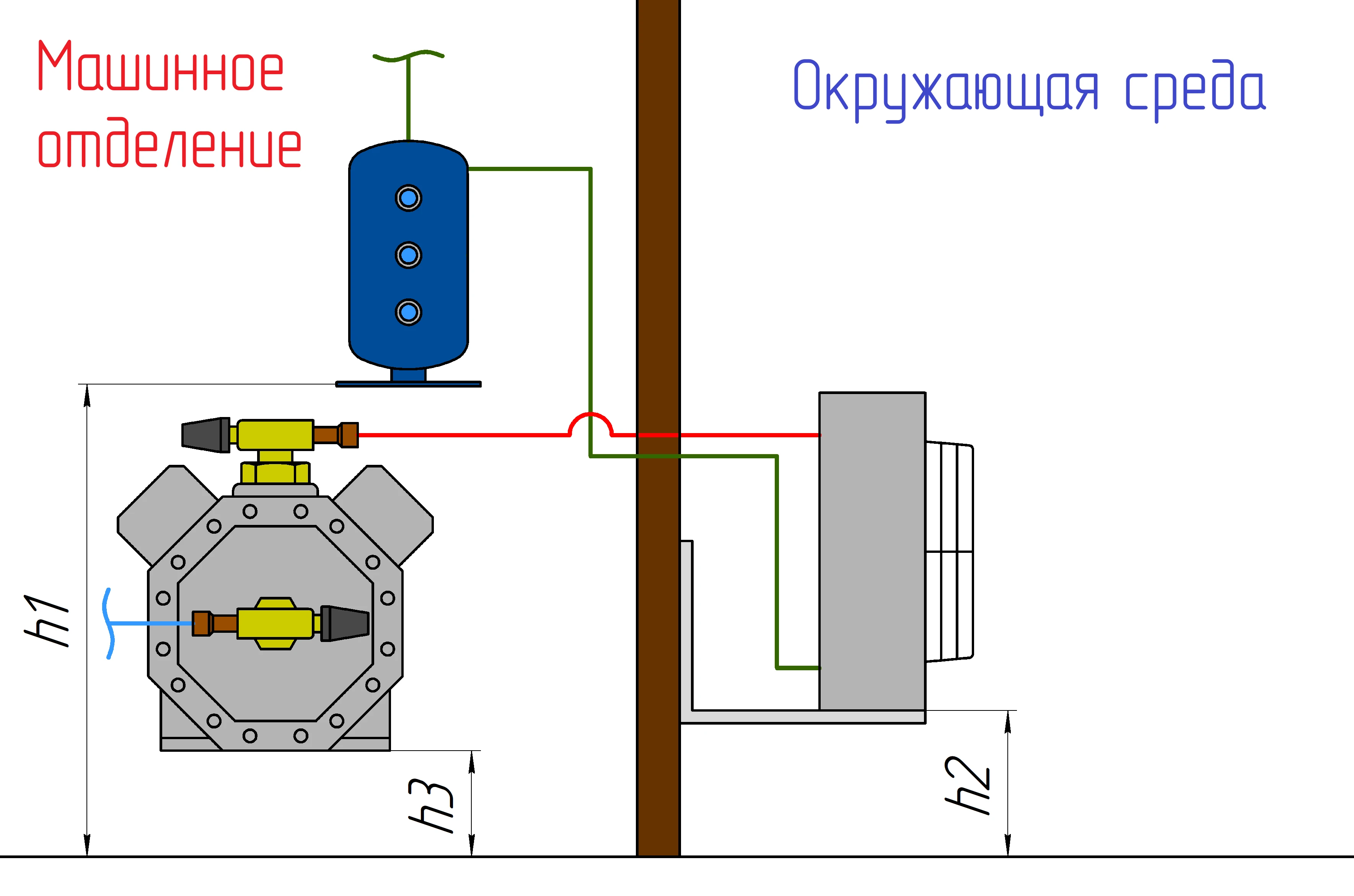

Работа холодильной системы в зимнем режиме является непростой технической задачей. В описанном примере при отключении установки жидкость со временем перетекала в самую холодную часть установки. Конденсатор, контактирующий с окружающей средой, постепенно заполняется хладагентом, мигрирующим из теплой части установки.
При пуске такой системы после простоя низкое давление в системе конденсатор-ресивер не позволит регулирующему вентилю осуществлять подпитку испарителя. Компрессор при этом будет откачивать испаритель, который быстро уходит на разряжение и система отключается по реле низкого давления. Достаточное давление в конденсаторе попросту не успевает набраться.
Существует несколько способов преодолеть данную неприятность:
1) Установка обратного клапана в магистраль конденсатор-ресивер. Во время простоя установки клапан будет препятствовать перетоку хладагента из ресивера в холодную область. Количество жидкости в конденсаторе существенно снизится.
2) Установка клапана для поддержания давления конденсации (KVR) позволит во время работы не опускать давление ниже определенного предела. Однако при периодических остановках системы одного лишь клапана KVR может оказаться недостаточно и проблемы с набором необходимого давления останутся. Для более стабильной работы необходимо включить в систему дифференциальный клапан (NRD).
3) Радикальным решением проблемы холодного пуска будет установка средств регулирования холодопроизводительности о сокращение периодов простоя вплоть до отказа от них. Могут быть использованы как механические регуляторы производительности, так и системы регулирования частоты вращения вала компрессора.
Дополнительно в указанной системе следует опустить ресивер ниже линии конденсатора для упрощения слива жидкости самотеком.
