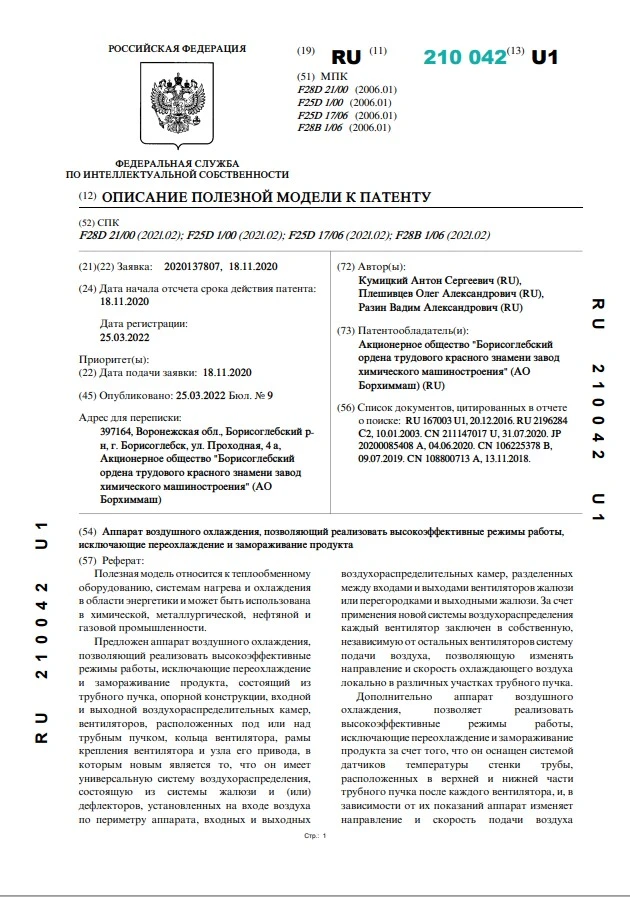

Аппарат воздушного охлаждения, позволяющий реализовать высокоэффективные режимы работы, исключающие переохлаждение и замораживание продукта

Автор: Кумицкий А.С., Плешивцев О.Г., Разин В.А.

Год: 2022 Язык: Русский Тип: Патенты
Полезная модель относится к теплообменному оборудованию, системам нагрева и охлаждения в области энергетики и может быть использована в химической, металлургической, нефтяной и газовой промышленности. Предложен аппарат воздушного охлаждения, позволяющий реализовать высокоэффективные режимы работы, исключающие переохлаждение и замораживание продукта, состоящий из трубного пучка, опорной конструкции, входной и выходной воздухораспределительных камер, вентиляторов, расположенных под или над трубным пучком, кольца вентилятора, рамы крепления вентилятора и узла его привода, в которым новым является то, что он имеет универсальную систему воздухораспределения, состоящую из системы жалюзи и (или) дефлекторов, установленных на входе воздуха по периметру аппарата, входных и выходных воздухораспределительных камер, разделенных между входами и выходами вентиляторов жалюзи или перегородками и выходными жалюзи. За счет применения новой системы воздухораспределения каждый вентилятор заключен в собственную, независимую от остальных вентиляторов систему подачи воздуха, позволяющую изменять направление и скорость охлаждающего воздуха локально в различных участках трубного пучка. Дополнительно аппарат воздушного охлаждения, позволяет реализовать высокоэффективные режимы работы, исключающие переохлаждение и замораживание продукта за счет того, что он оснащен системой датчиков температуры стенки трубы, расположенных в верхней и нижней части трубного пучка после каждого вентилятора, и, в зависимости от их показаний аппарат изменяет направление и скорость подачи воздуха независимо для каждого вентилятора. Использование предлагаемого аппарата воздушного охлаждения, позволяющего реализовать высокоэффективные режимы работы, исключающие переохлаждение и замораживание продукта, приведет к увеличению эффективности охлаждения продукта за счет охлаждения его максимально холодным воздухом, подаваемым в различных направлениях, в по длине трубного пучка. При этом исключается возможность переохлаждения, гидратообразования и замораживания продукта. Отказ от выносной камеры внешней рециркуляции воздуха позволит сократить капитальные затраты на строительство и площадь, занимаемую установками воздушного охлаждения.
