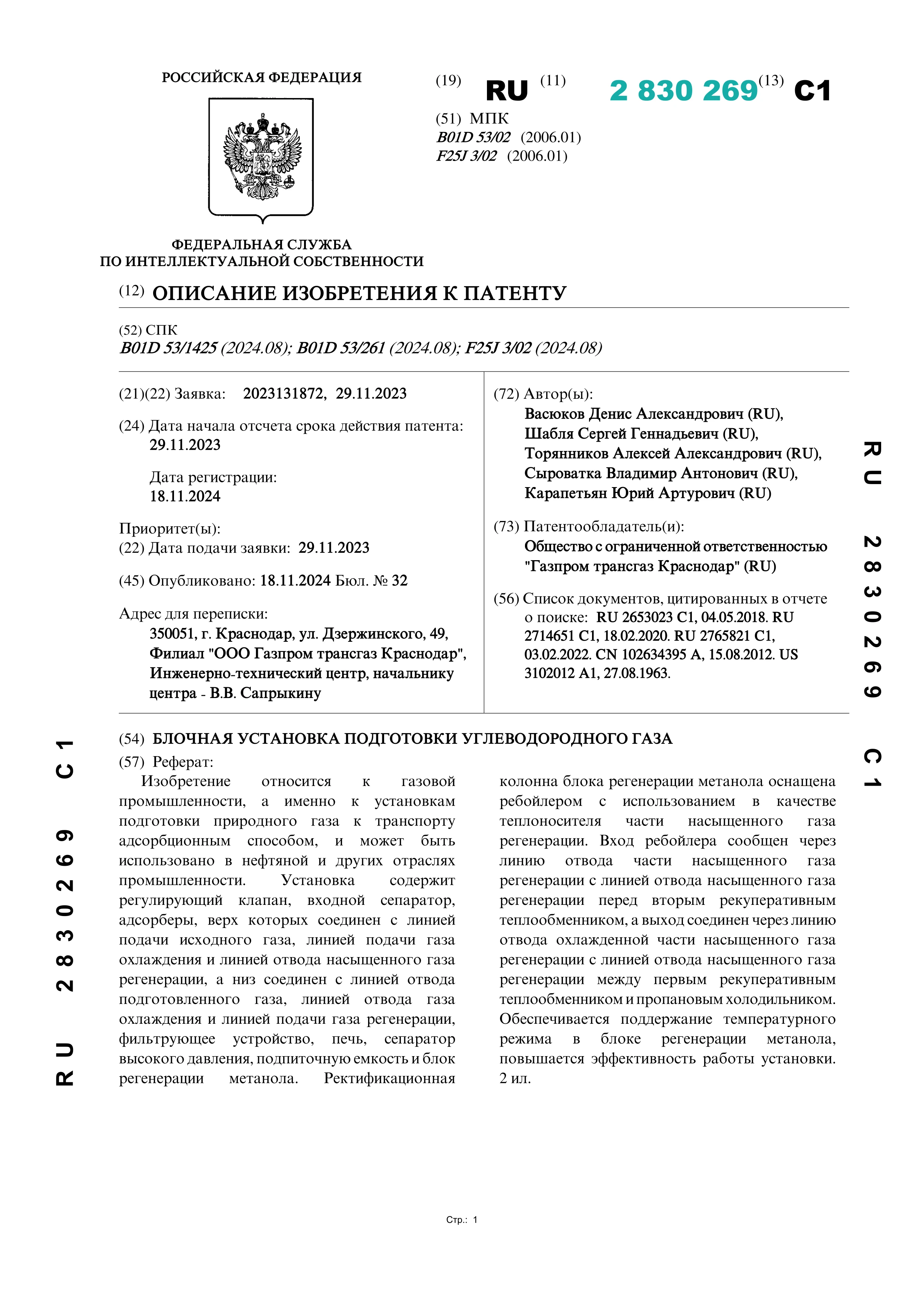

Блочная установка подготовки углеводородного газа

Блочная установка подготовки углеводородного газа

Автор: Васюков Д. А., Шабля С. Г., Торянников А. А.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к газовой промышленности, а именно к установкам подготовки природного газа к транспорту адсорбционным способом, и может быть использовано в нефтяной и других отраслях промышленности. Установка содержит регулирующий клапан, входной сепаратор, адсорберы, верх которых соединен с линией подачи исходного газа, линией подачи газа охлаждения и линией отвода насыщенного газа регенерации, а низ соединен с линией отвода подготовленного газа, линией отвода газа охлаждения и линией подачи газа регенерации, фильтрующее устройство, печь, сепаратор высокого давления, подпиточную емкость и блок регенерации метанола. Ректификационная колонна блока регенерации метанола оснащена ребойлером с использованием в качестве теплоносителя части насыщенного газа регенерации. Вход ребойлера сообщен через линию отвода части насыщенного газа регенерации с линией отвода насыщенного газа регенерации перед вторым рекуперативным теплообменником, а выход соединен через линию отвода охлажденной части насыщенного газа регенерации с линией отвода насыщенного газа регенерации между первым рекуперативным теплообменником и пропановым холодильником. Обеспечивается поддержание температурного режима в блоке регенерации метанола, повышается эффективность работы установки.
