Двухконтурная теплосиловая энергетическая установка

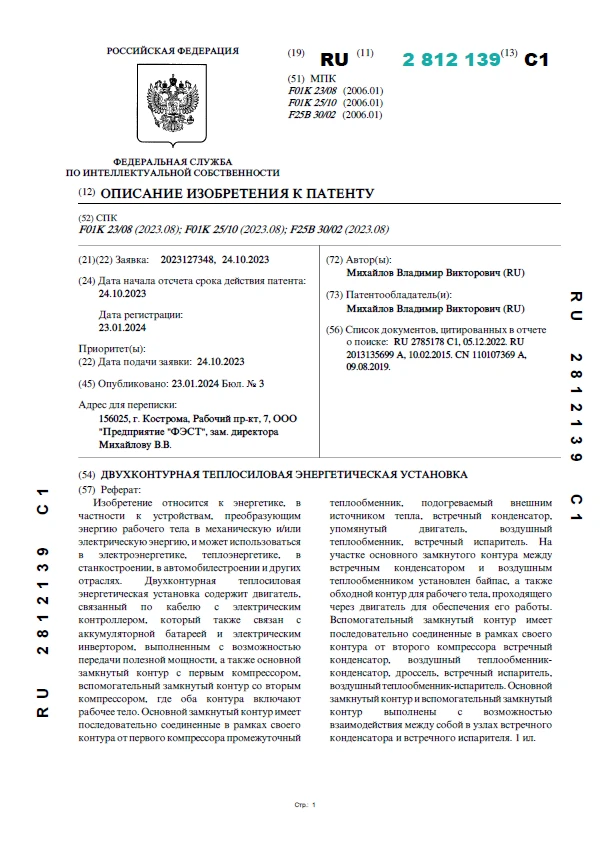

ДВУХКОНТУРНАЯ ТЕПЛОСИЛОВАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА

Автор: Михайлов В. В.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к энергетике, в частности к устройствам, преобразующим энергию рабочего тела в механическую и/или электрическую энергию, и может использоваться в электроэнергетике, теплоэнергетике, в станкостроении, в автомобилестроении и других отраслях. Двухконтурная теплосиловая энергетическая установка содержит двигатель, связанный по кабелю с электрическим контроллером, который также связан с аккумуляторной батареей и электрическим инвертором, выполненным с возможностью передачи полезной мощности, а также основной замкнутый контур с первым компрессором, вспомогательный замкнутый контур со вторым компрессором, где оба контура включают рабочее тело. Основной замкнутый контур имеет последовательно соединенные в рамках своего контура от первого компрессора промежуточный теплообменник, подогреваемый внешним источником тепла, встречный конденсатор, упомянутый двигатель, воздушный теплообменник, встречный испаритель. На участке основного замкнутого контура между встречным конденсатором и воздушным теплообменником установлен байпас, а также обходной контур для рабочего тела, проходящего через двигатель для обеспечения его работы. Вспомогательный замкнутый контур имеет последовательно соединенные в рамках своего контура от второго компрессора встречный конденсатор, воздушный теплообменник - конденсатор, дроссель, встречный испаритель, воздушный теплообменник-испаритель. Основной замкнутый контур и вспомогательный замкнутый контур выполнены с возможностью взаимодействия между собой в узлах встречного конденсатора и встречного испарителя.
