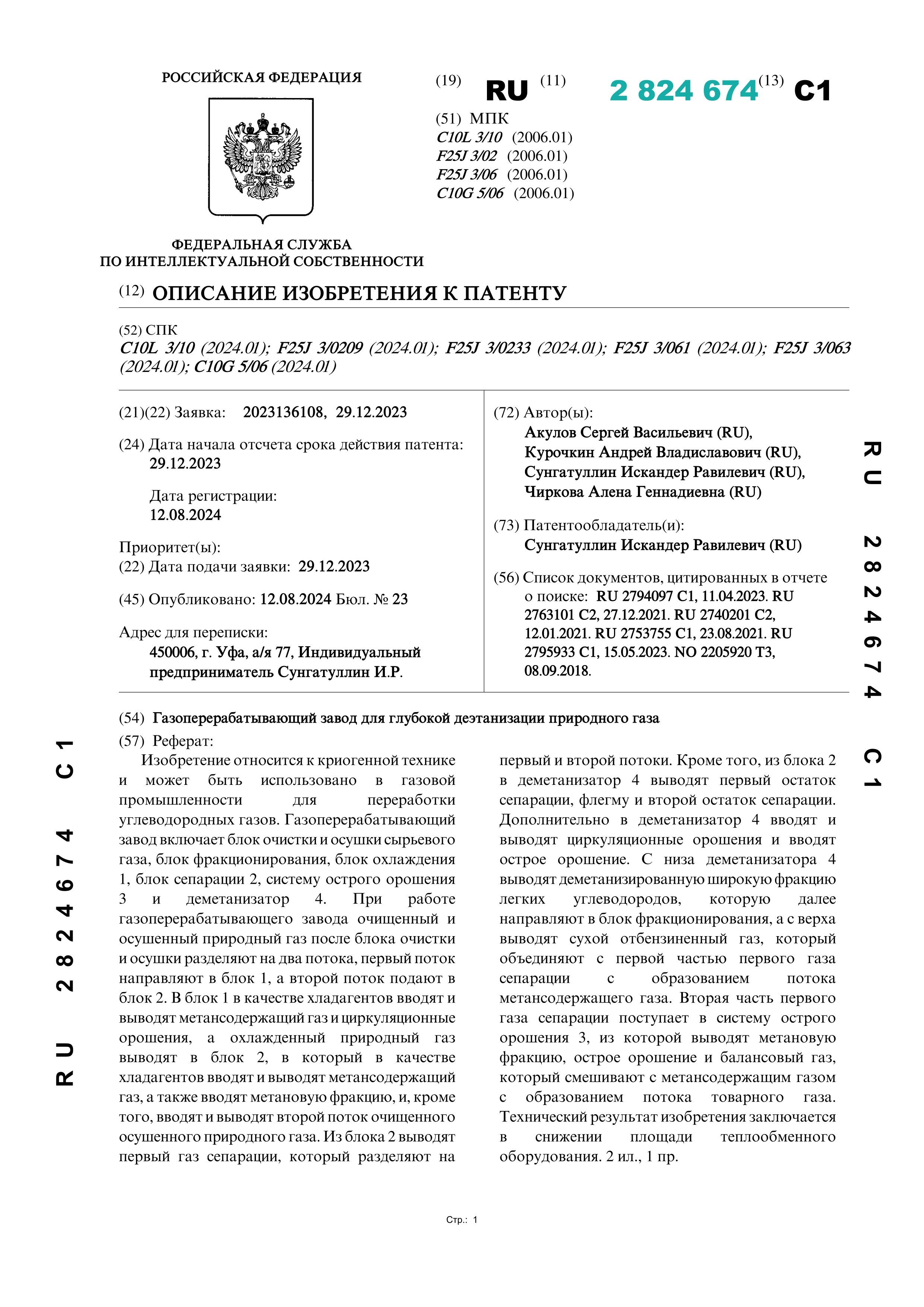

Газоперерабатывающий завод для глубокой деэтанизации природного газа

Газоперерабатывающий завод для глубокой деэтанизации природного газа

Автор: Акулов С. В., Курочкин А. В., Сингатуллин И. Р.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к криогенной технике и может быть использовано в газовой промышленности для переработки углеводородных газов. Газоперерабатывающий завод включает блок очистки и осушки сырьевого газа, блок фракционирования, блок охлаждения 1, блок сепарации 2, систему острого орошения 3 и деметанизатор 4. При работе газоперерабатывающего завода очищенный и осушенный природный газ после блока очистки и осушки разделяют на два потока, первый поток направляют в блок 1, а второй поток подают в блок 2. В блок 1 в качестве хладагентов вводят и выводят метансодержащий газ и циркуляционные орошения, а охлажденный природный газ выводят в блок 2, в который в качестве хладагентов вводят и выводят метансодержащий газ, а также вводят метановую фракцию, и, кроме того, вводят и выводят второй поток очищенного осушенного природного газа. Из блока 2 выводят первый газ сепарации, который разделяют на первый и второй потоки. Кроме того, из блока 2 в деметанизатор 4 выводят первый остаток сепарации, флегму и второй остаток сепарации. Дополнительно в деметанизатор 4 вводят и выводят циркуляционные орошения и вводят острое орошение. С низа деметанизатора 4 выводят деметанизированную широкую фракцию легких углеводородов, которую далее направляют в блок фракционирования, а с верха выводят сухой отбензиненный газ, который объединяют с первой частью первого газа сепарации с образованием потока метансодержащего газа. Вторая часть первого газа сепарации поступает в систему острого орошения 3, из которой выводят метановую фракцию, острое орошение и балансовый газ, который смешивают с метансодержащим газом с образованием потока товарного газа. Технический результат изобретения заключается в снижении площади теплообменного оборудования.
