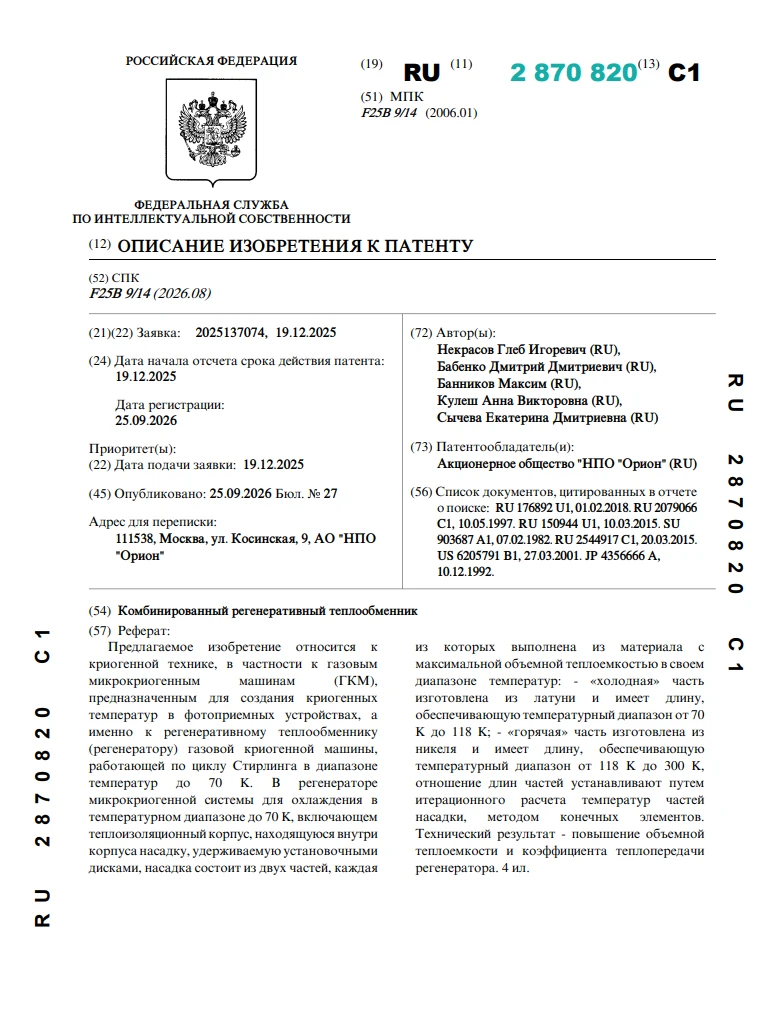

Комбинированный регенеративный теплообменник

Предлагаемое изобретение относится к криогенной технике, в частности к газовым микрокриогенным машинам (ГКМ), предназначенным для создания криогенных температур в фотоприемных устройствах, а именно к регенеративному теплообменнику (регенератору) газовой криогенной машины, работающей по циклу Стирлинга в диапазоне температур до 70 K. В регенераторе микрокриогенной системы для охлаждения в температурном диапазоне до 70 K, включающем теплоизоляционный корпус, находящуюся внутри корпуса насадку, удерживаемую установочными дисками, насадка состоит из двух частей, каждая из которых выполнена из материала с максимальной объемной теплоемкостью в своем диапазоне температур: - «холодная» часть изготовлена из латуни и имеет длину, обеспечивающую температурный диапазон от 70 K до 118 K; - «горячая» часть изготовлена из никеля и имеет длину, обеспечивающую температурный диапазон от 118 K до 300 K, отношение длин частей устанавливают путем итерационного расчета температур частей насадки, методом конечных элементов. Технический результат - повышение объемной теплоемкости и коэффициента теплопередачи регенератора.
