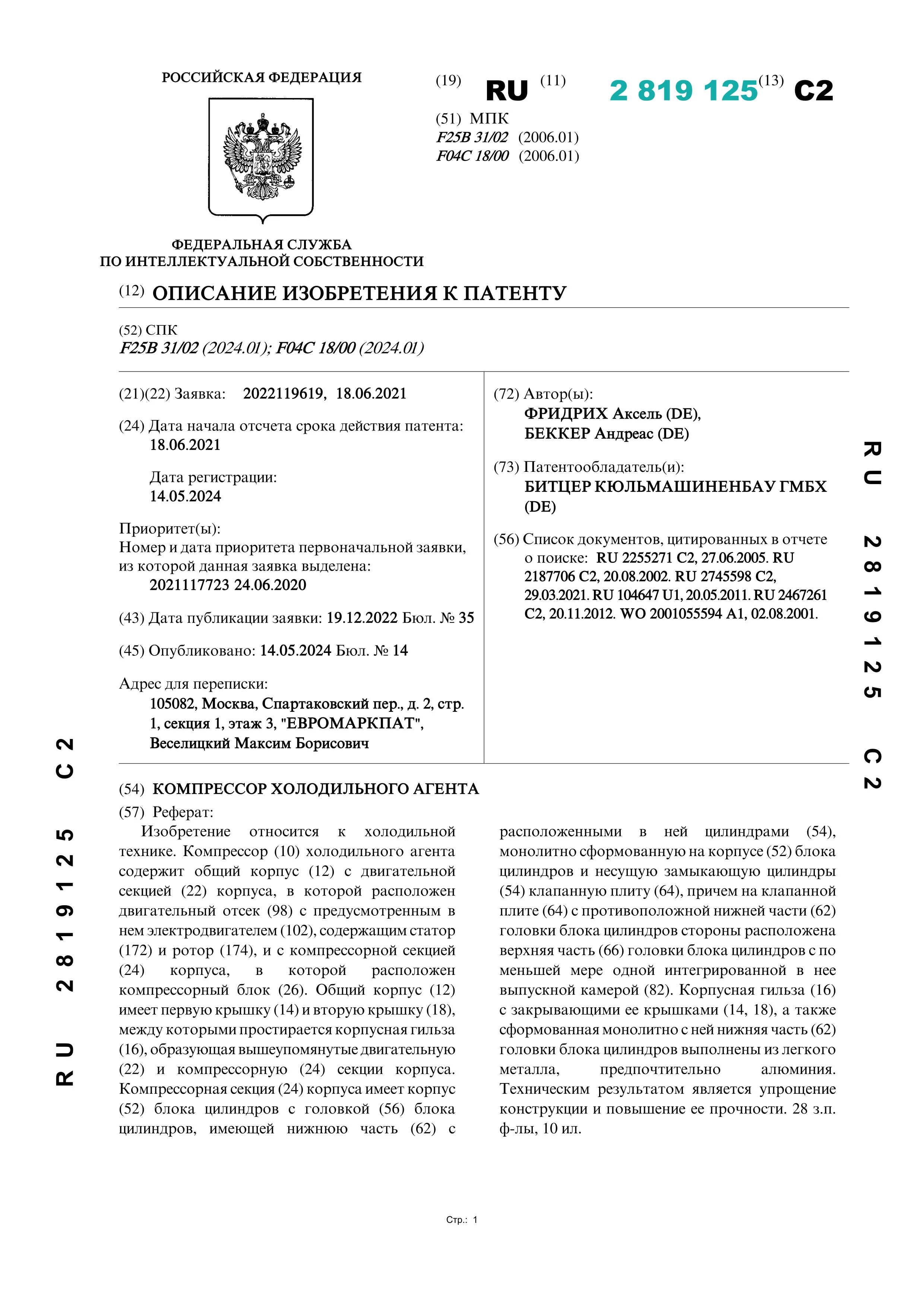

Компрессор холодильного агента

Компрессор холодильного агента

Автор: Фридрих А., Беккер А.

Год: 2021Язык: РусскийТип: Патенты

Изобретение относится к холодильной технике. Компрессор (10) холодильного агента содержит общий корпус (12) с двигательной секцией (22) корпуса, в которой расположен двигательный отсек (98) с предусмотренным в нем электродвигателем (102), содержащим статор (172) и ротор (174), и с компрессорной секцией (24) корпуса, в которой расположен компрессорный блок (26). Общий корпус (12) имеет первую крышку (14) и вторую крышку (18), между которыми простирается корпусная гильза (16), образующая вышеупомянутые двигательную (22) и компрессорную (24) секции корпуса. Компрессорная секция (24) корпуса имеет корпус (52) блока цилиндров с головкой (56) блока цилиндров, имеющей нижнюю часть (62) с расположенными в ней цилиндрами (54), монолитно сформованную на корпусе (52) блока цилиндров и несущую замыкающую цилиндры (54) клапанную плиту (64), причем на клапанной плите (64) с противоположной нижней части (62) головки блока цилиндров стороны расположена верхняя часть (66) головки блока цилиндров с по меньшей мере одной интегрированной в нее выпускной камерой (82). Корпусная гильза (16) с закрывающими ее крышками (14, 18), а также сформованная монолитно с ней нижняя часть (62) головки блока цилиндров выполнены из легкого металла, предпочтительно алюминия. Техническим результатом является упрощение конструкции и повышение ее прочности.
