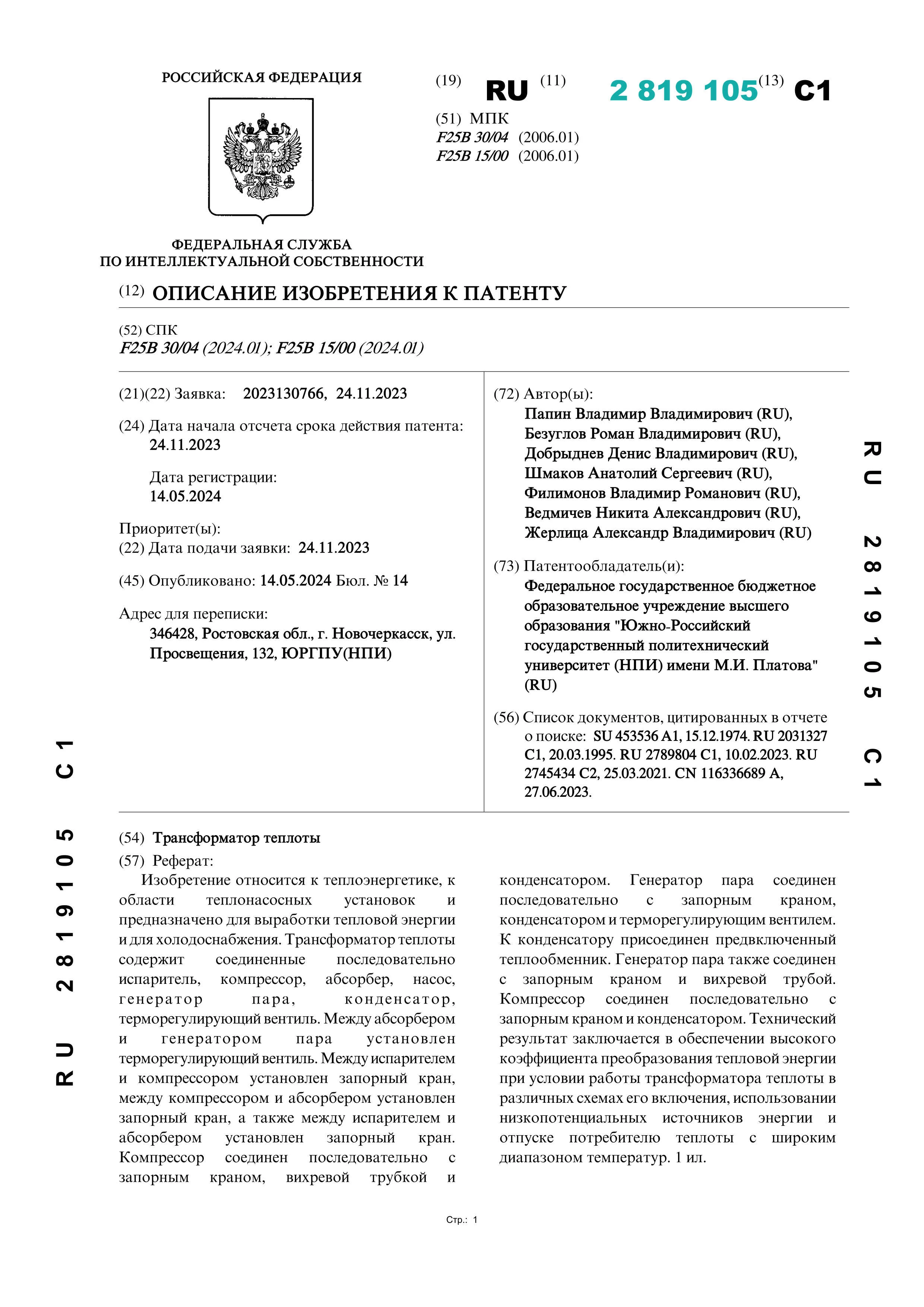

Трансформатор теплоты

Трансформатор теплоты

Автор: Папин В. В., Безуглов Р. В. Добрыднев Д. В.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к теплоэнергетике, к области теплонасосных установок и предназначено для выработки тепловой энергии и для холодоснабжения. Трансформатор теплоты содержит соединенные последовательно испаритель, компрессор, абсорбер, насос, генератор пара, конденсатор, терморегулирующий вентиль. Между абсорбером и генератором пара установлен терморегулирующий вентиль. Между испарителем и компрессором установлен запорный кран, между компрессором и абсорбером установлен запорный кран, а также между испарителем и абсорбером установлен запорный кран. Компрессор соединен последовательно с запорным краном, вихревой трубкой и конденсатором. Генератор пара соединен последовательно с запорным краном, конденсатором и терморегулирующим вентилем. К конденсатору присоединен предвключенный теплообменник. Генератор пара также соединен с запорным краном и вихревой трубой. Компрессор соединен последовательно с запорным краном и конденсатором. Технический результат заключается в обеспечении высокого коэффициента преобразования тепловой энергии при условии работы трансформатора теплоты в различных схемах его включения, использовании низкопотенциальных источников энергии и отпуске потребителю теплоты с широким диапазоном температур.
