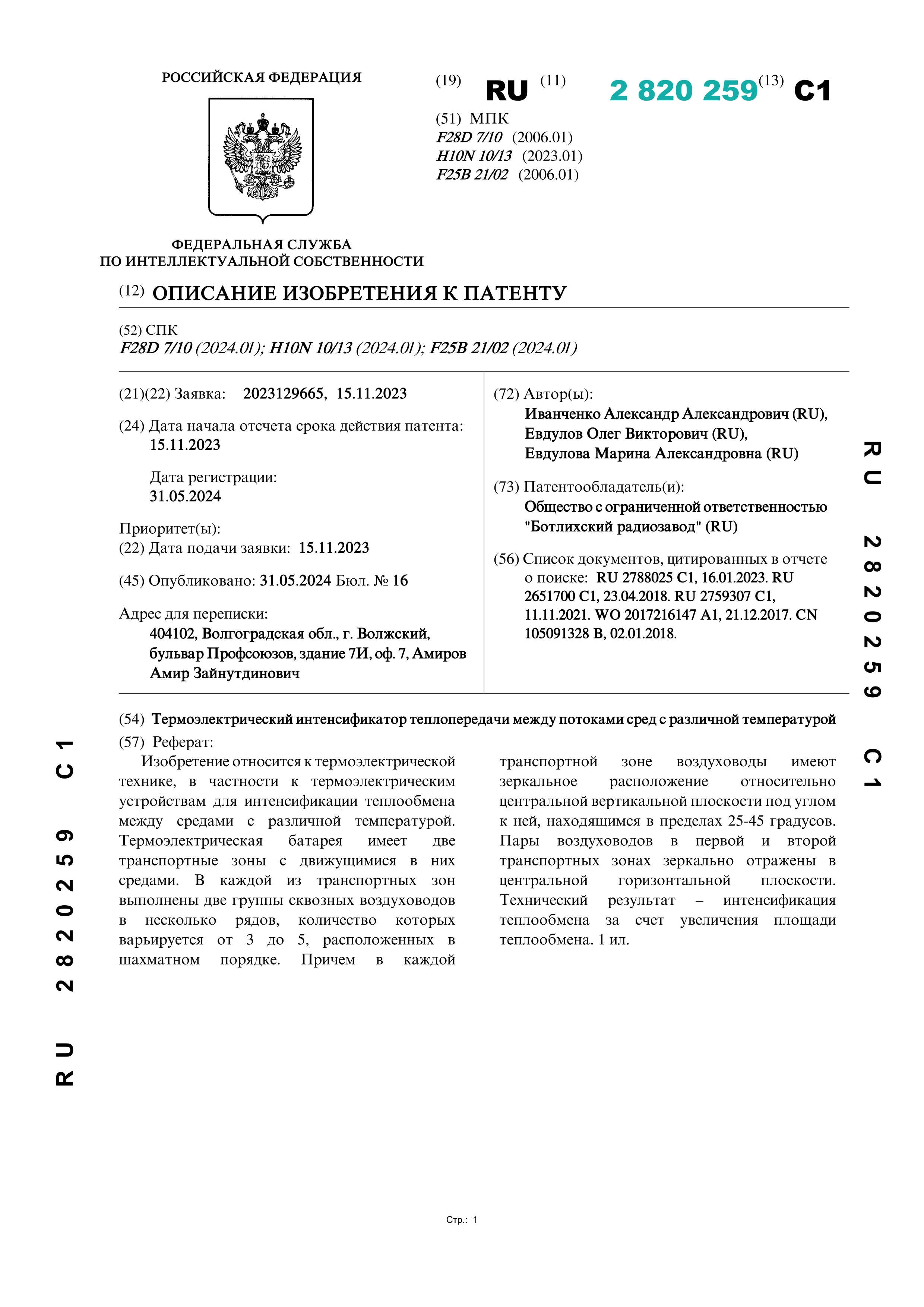

Термоэлектрический интенсификатор теплопередачи между потоками сред с различной температурой

Изобретение относится к термоэлектрической технике, в частности к термоэлектрическим устройствам для интенсификации теплообмена между средами с различной температурой. Термоэлектрическая батарея имеет две транспортные зоны с движущимися в них средами. В каждой из транспортных зон выполнены две группы сквозных воздуховодов в несколько рядов, количество которых варьируется от 3 до 5, расположенных в шахматном порядке. Причем в каждой транспортной зоне воздуховоды имеют зеркальное расположение относительно центральной вертикальной плоскости под углом к ней, находящимся в пределах 25-45 градусов. Пары воздуховодов в первой и второй транспортных зонах зеркально отражены в центральной горизонтальной плоскости. Технический результат – интенсификация теплообмена за счет увеличения площади теплообмена
