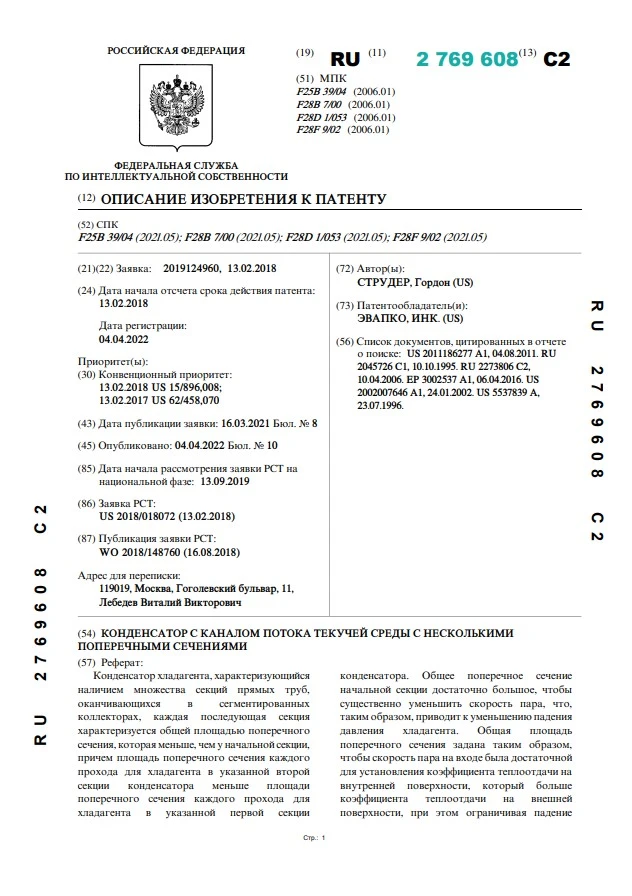

Конденсатор с каналом потока текучей среды с несколькими поперечными сечениями

Автор: СТРУДЕР

Год: 2022Язык: РусскийТип: Патенты
Конденсатор хладагента, характеризующийся наличием множества секций прямых труб, оканчивающихся в сегментированных коллекторах, каждая последующая секция характеризуется общей площадью поперечного сечения, которая меньше, чем у начальной секции, причем площадь поперечного сечения каждого прохода для хладагента в указанной второй секции конденсатора меньше площади поперечного сечения каждого прохода для хладагента в указанной первой секции конденсатора. Общее поперечное сечение начальной секции достаточно большое, чтобы существенно уменьшить скорость пара, что, таким образом, приводит к уменьшению падения давления хладагента. Общая площадь поперечного сечения задана таким образом, чтобы скорость пара на входе была достаточной для установления коэффициента теплоотдачи на внутренней поверхности, который больше коэффициента теплоотдачи на внешней поверхности, при этом ограничивая падение внутреннего давления для необходимого отвода тепла. Техническим результатом является повышение эффективности теплоотдачи.
