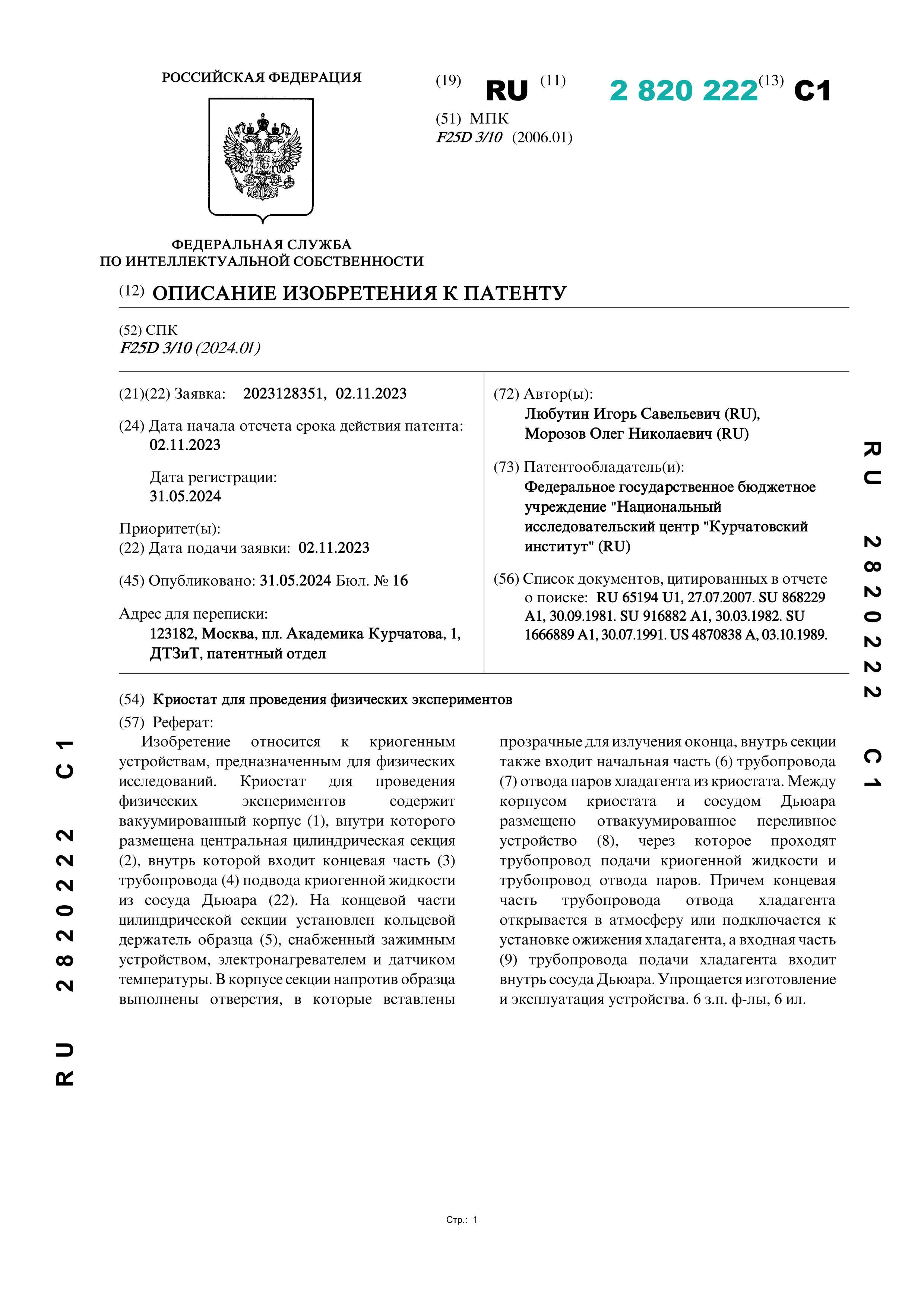

Криостат для проведения физических экспериментов

Криостат для проведения физических экспериментов

Автор: Любутин И. С., Морозов О. Н.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к криогенным устройствам, предназначенным для физических исследований. Криостат для проведения физических экспериментов содержит вакуумированный корпус (1), внутри которого размещена центральная цилиндрическая секция (2), внутрь которой входит концевая часть (3) трубопровода (4) подвода криогенной жидкости из сосуда Дьюара (22). На концевой части цилиндрической секции установлен кольцевой держатель образца (5), снабженный зажимным устройством, электронагревателем и датчиком температуры. В корпусе секции напротив образца выполнены отверстия, в которые вставлены прозрачные для излучения оконца, внутрь секции также входит начальная часть (6) трубопровода (7) отвода паров хладагента из криостата. Между корпусом криостата и сосудом Дьюара размещено отвакуумированное переливное устройство (8), через которое проходят трубопровод подачи криогенной жидкости и трубопровод отвода паров. Причем концевая часть трубопровода отвода хладагента открывается в атмосферу или подключается к установке ожижения хладагента, а входная часть (9) трубопровода подачи хладагента входит внутрь сосуда Дьюара. Упрощается изготовление и эксплуатация устройства.
