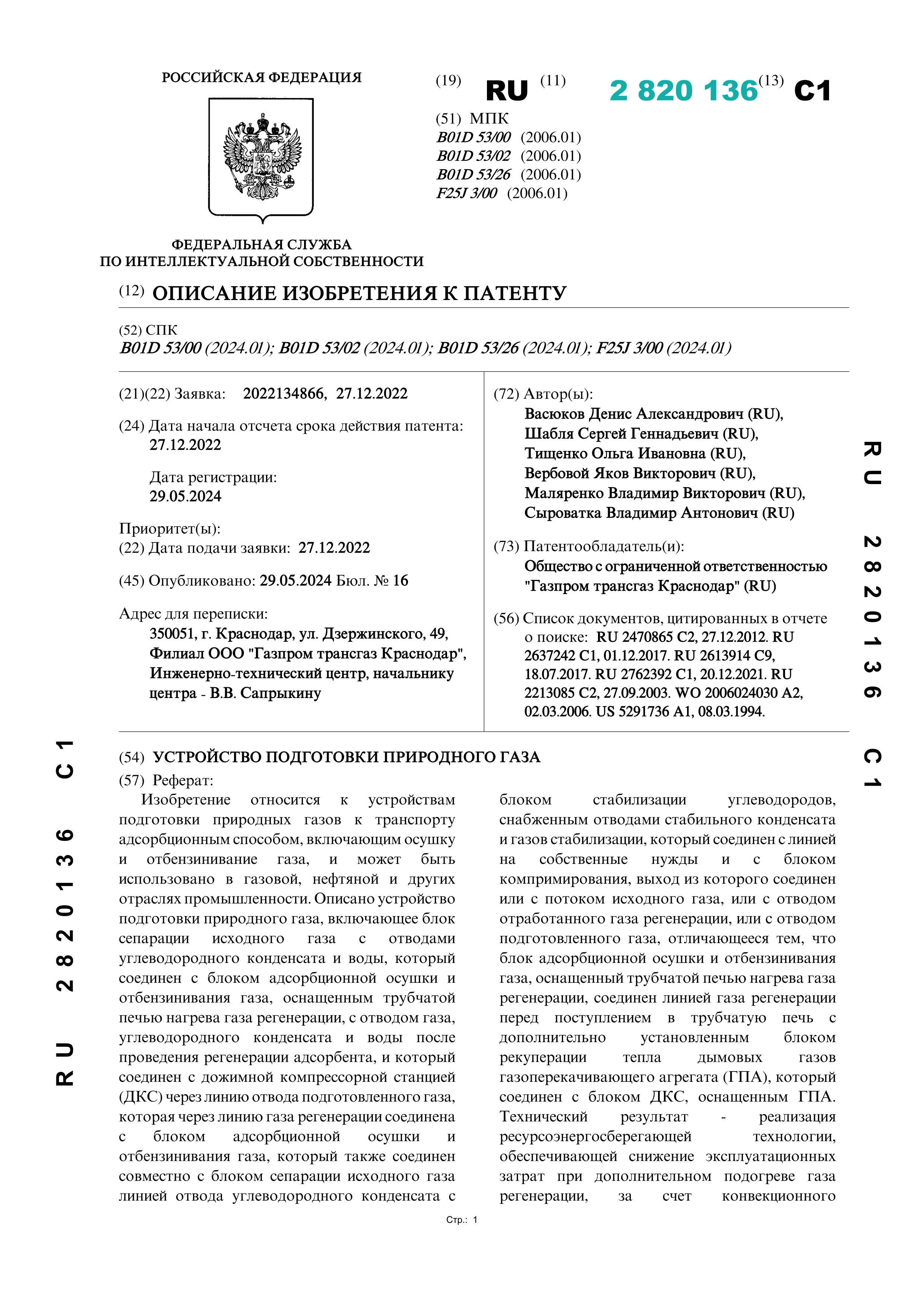

Устройство подготовки природного газа

Устройство подготовки природного газа

Автор: Васюков Д. А., Шабля С. Г., Тищенко О. И.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к устройствам подготовки природных газов к транспорту адсорбционным способом, включающим осушку и отбензинивание газа, и может быть использовано в газовой, нефтяной и других отраслях промышленности. Описано устройство подготовки природного газа, включающее блок сепарации исходного газа с отводами углеводородного конденсата и воды, который соединен с блоком адсорбционной осушки и отбензинивания газа, оснащенным трубчатой печью нагрева газа регенерации, с отводом газа, углеводородного конденсата и воды после проведения регенерации адсорбента, и который соединен с дожимной компрессорной станцией (ДКС) через линию отвода подготовленного газа, которая через линию газа регенерации соединена с блоком адсорбционной осушки и отбензинивания газа, который также соединен совместно с блоком сепарации исходного газа линией отвода углеводородного конденсата с блоком стабилизации углеводородов, снабженным отводами стабильного конденсата и газов стабилизации, который соединен с линией на собственные нужды и с блоком компримирования, выход из которого соединен или с потоком исходного газа, или с отводом отработанного газа регенерации, или с отводом подготовленного газа, отличающееся тем, что блок адсорбционной осушки и отбензинивания газа, оснащенный трубчатой печью нагрева газа регенерации, соединен линией газа регенерации перед поступлением в трубчатую печь с дополнительно установленным блоком рекуперации тепла дымовых газов газоперекачивающего агрегата (ГПА), который соединен с блоком ДКС, оснащенным ГПА. Технический результат - реализация ресурсоэнергосберегающей технологии, обеспечивающей снижение эксплуатационных затрат при дополнительном подогреве газа регенерации, за счет конвекционного теплообмена, с использованием тепла отходящих дымовых газов, выходящих из газовой турбины ГПА ДКС.
