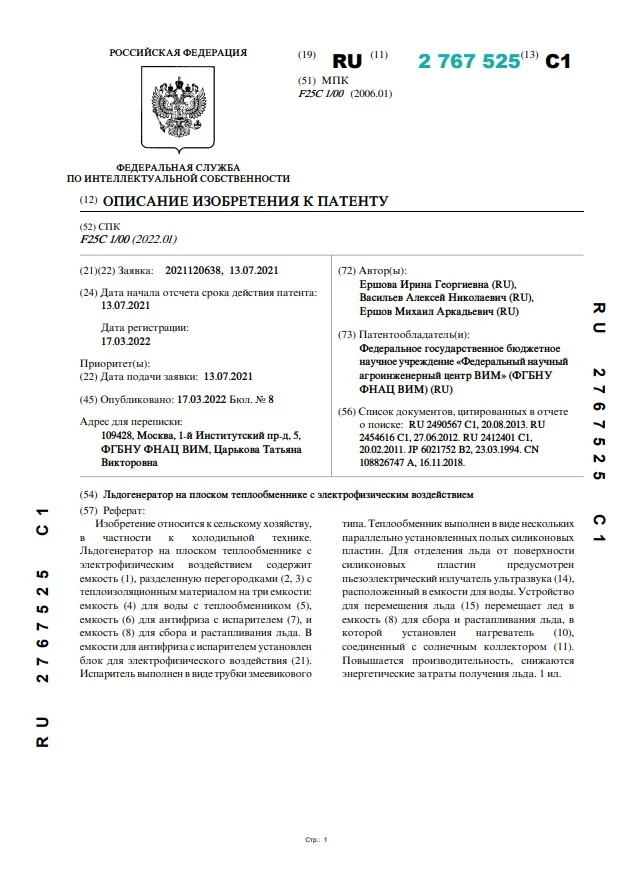

Льдогенератор на плоском теплообменнике c электрофизическим воздействием

Автор: Ершова И. Г., Ершов М.А.

Год: 2022Язык: РусскийТип: Патенты
Изобретение относится к сельскому хозяйству, в частности к холодильной технике.

Льдогенератор на плоском теплообменнике c электрофизическим воздействием содержит емкость (1), разделенную перегородками (2, 3) с теплоизоляционным материалом на три емкости: емкость (4) для воды с теплообменником (5), емкость (6) для антифриза с испарителем (7), и емкость (8) для сбора и растапливания льда. В емкости для антифриза с испарителем установлен блок для электрофизического воздействия (21). Испаритель выполнен в виде трубки змеевикового типа. Теплообменник выполнен в виде нескольких параллельно установленных полых силиконовых пластин. Для отделения льда от поверхности силиконовых пластин предусмотрен пьезоэлектрический излучатель ультразвука (14), расположенный в емкости для воды. Устройство для перемещения льда (15) перемещает лед в емкость (8) для сбора и растапливания льда, в которой установлен нагреватель (10), соединенный с солнечным коллектором (11). Повышается производительность, снижаются энергетические затраты получения льда.
