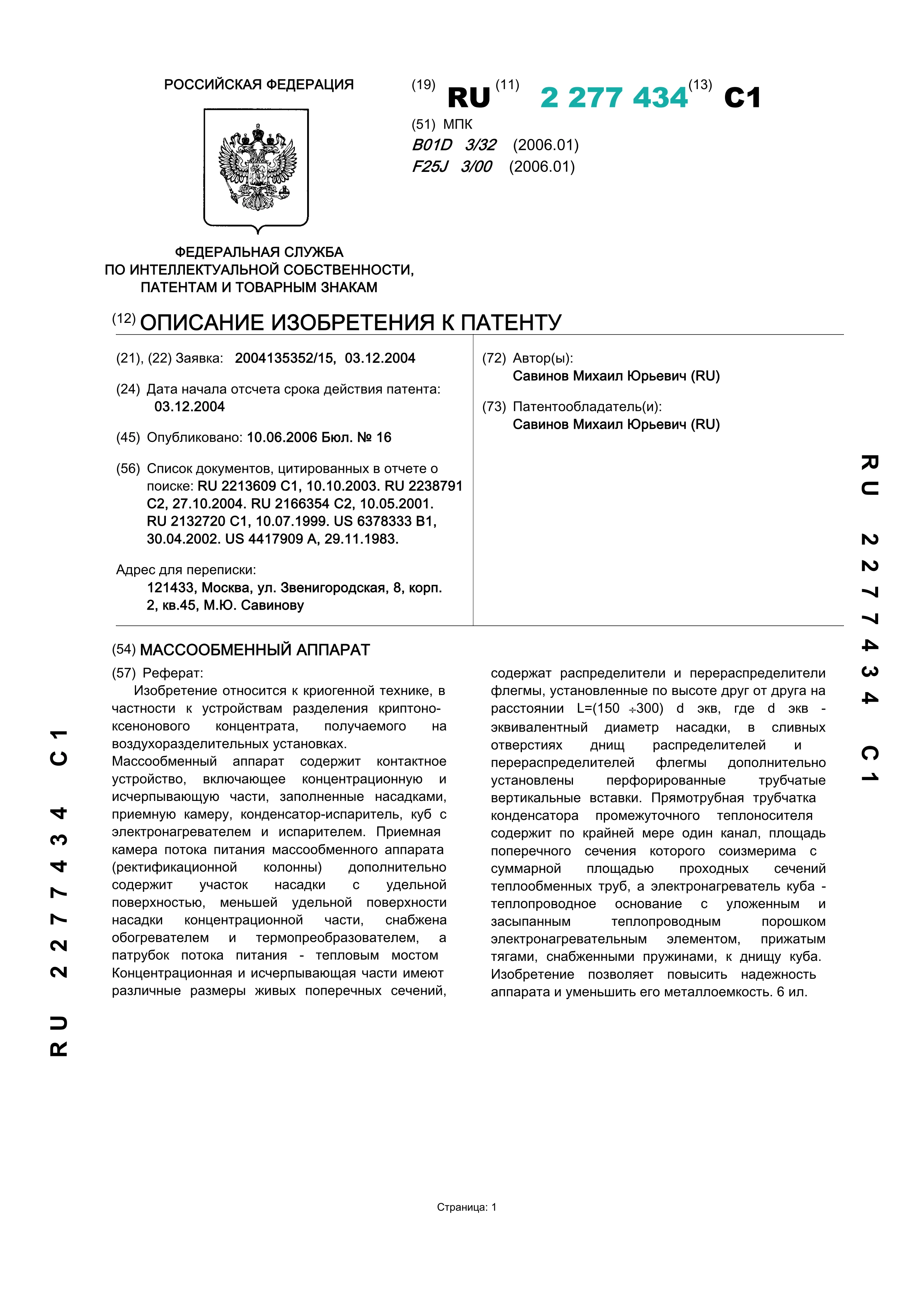

Массообменный аппарат

Массообменный аппарат

Автор: Савинов М.Ю.

Год: 2004Язык: РусскийТип: Патенты

Изобретение относится к криогенной технике, в частности к устройствам разделения криптоно- ксенонового концентрата, получаемого на воздухоразделительных установках. Массообменный аппарат содержит контактное устройство, включающее концентрационную и исчерпывающую части, заполненные насадками, приемную камеру, конденсатор-испаритель, куб с электронагревателем и испарителем. Приемная камера потока питания массообменного аппарата (ректификационной колонны) дополнительно содержит участок насадки с удельной поверхностью, меньшей удельной поверхности насадки концентрационной части, снабжена обогревателем и термопреобразователем, а патрубок потока питания - тепловым мостом Концентрационная и исчерпывающая части имеют различные размеры живых поперечных сечений, содержат распределители и перераспределители флегмы, установленные по высоте друг от друга на расстонии L=(150 ÷ 300) d экв, где d экв - эквивалентный диаметр насадки, в сливных отверстиях днищ распределителей и перераспределителей флегмы дополнительно установлены перфорированные трубчатые вертикальные вставки. Прямотрубная трубчатка конденсатора промежуточного теплоносителя содержит по крайней мере один канал, площадь поперечного сечения которого соизмерима с суммарной площадью проходных сечений теплообменных труб, а электронагреватель куба - теплопроводное основание с уложенным и засыпанным теплопроводным порошком электронагревательным элементом, прижатым тягами, снабженными пружинами, к днищу куба. Изобретение позволяет повысить надежность аппарата и уменьшить его металлоемкость.
