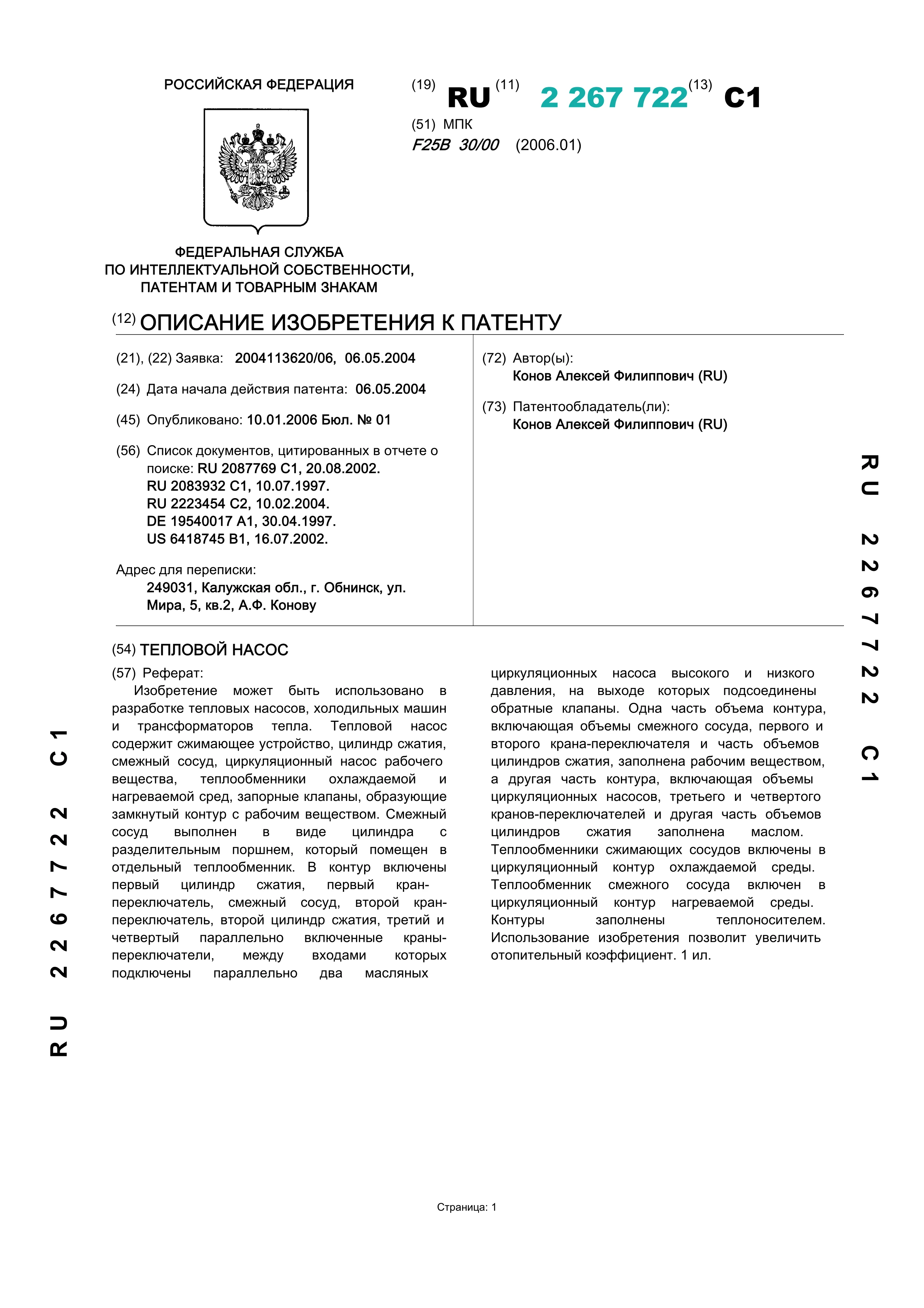

Тепловой насос

Автор: Конов А. Ф.

Год: 2004Язык: РусскийТип: Патенты

Изобретение может быть использовано в разработке тепловых насосов, холодильных машин и трансформаторов тепла. Тепловой насос содержит сжимающее устройство, цилиндр сжатия, смежный сосуд, циркуляционный насос рабочего вещества, теплообменники охлаждаемой и нагреваемой сред, запорные клапаны, образующие замкнутый контур с рабочим веществом. Смежный сосуд выполнен в виде цилиндра с разделительным поршнем, который помещен в отдельный теплообменник. В контур включены первый цилиндр сжатия, первый кран- переключатель, смежный сосуд, второй кран- переключатель, второй цилиндр сжатия, третий и четвертый параллельно включенные краны-переключатели, между входами которых подключены параллельно два масляных циркуляционных насоса высокого и низкого давления, на выходе которых подсоединены обратные клапаны. Одна часть объема контура, включающая объемы смежного сосуда, первого и второго крана-переключателя и часть объемов цилиндров сжатия, заполнена рабочим веществом, а друга часть контура, включающая объемы циркуляционных насосов, третьего и четвертого кранов-переключателей и друга часть объемов цилиндров сжатия заполнена маслом. Теплообменники сжимающих сосудов включены в циркуляционный контур охлаждаемой среды. Теплообменник смежного сосуда включен в циркуляционный контур нагреваемой среды. Контуры заполнены теплоносителем. Использование изобретения позволит увеличить отопительный коэффициент.
